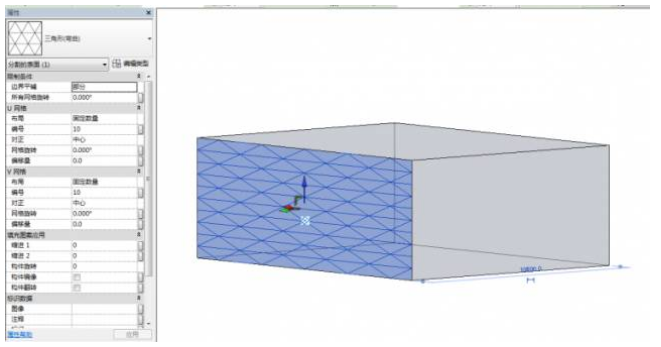

在Revit中,我們除了通過屬性欄對已分割表面的形式進行控制，還可以使用參照平面配合交點列表對表面進行分割和調整。

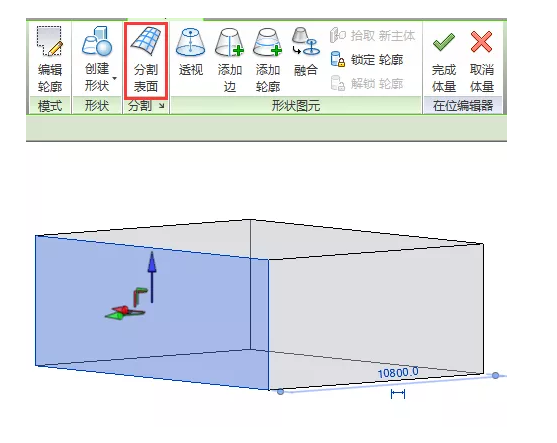

1.生成一個體量，并對其中一個表面進行分割。

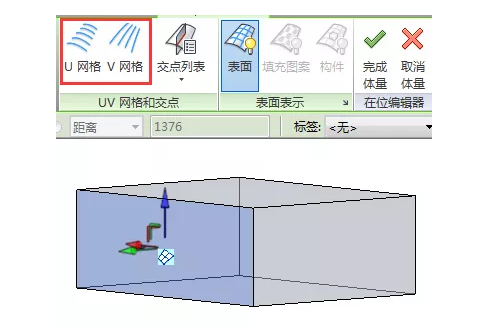

2.將UV網格取消選擇。

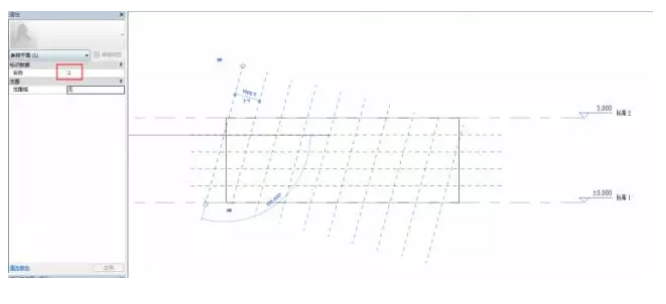

3.進入對應的立面視圖，繪制若干參照平面，并對每條參照平面進行命名。

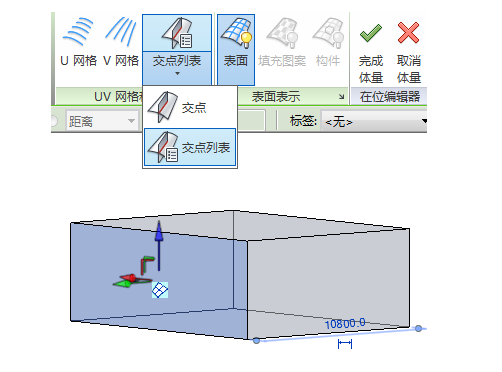

4.選中已分割的表面，在“UV網格和交點”面板上選擇“交點列表”。

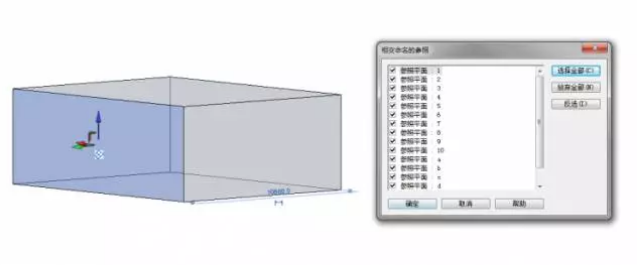

5.在彈出的“相交命名的參照”對話框里將需要作為分割參照的標高、軸網和參照平面進行勾選（沒有進行命名的參照平面，則不會出現在列表當中）。

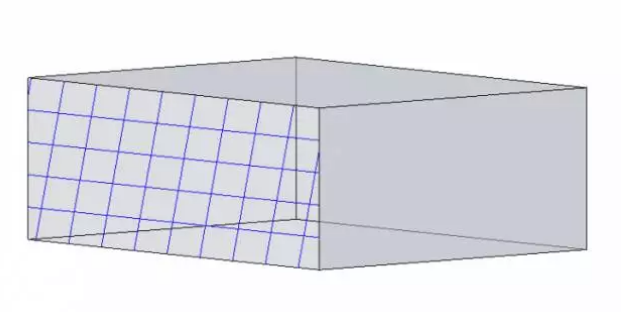

6.單擊“確定”，會按照我們所選擇的分割參照對表面進行分割。

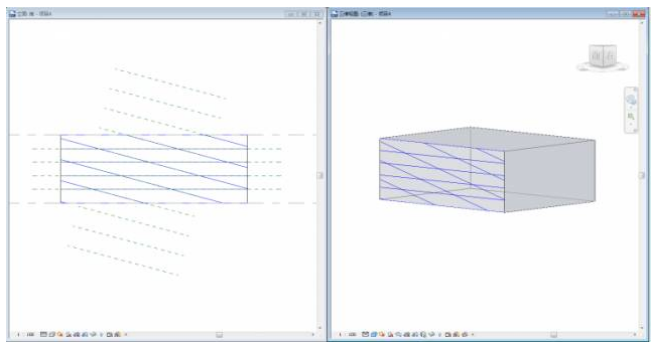

7.如需對表面的分割形式進行修改，只需到對應的視圖修改參照平面的位置即可。
