【柏慕聯創BIM技術服務，文/胡林】

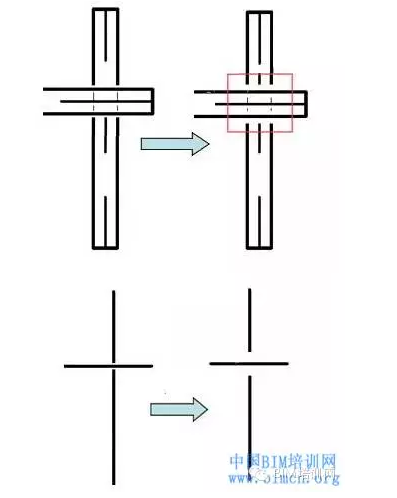

當不同標高的管道(風管)有交叉時，CAD中習慣上會顯示管道之間的遮擋，那么在Revit中如何控制交叉管道（風管）之間的遮擋呢？
在“機械設置”對話框中，有一個公共選項“隱藏線”，用來控制管道及風管單雙線的遮擋顯示。
如果勾選“繪制MEP隱藏線”，將按照“隱藏線”選項所指定的線樣式和間隙來繪制管道，圖1為不勾選“繪制MEP隱藏線”的效果，圖2為不勾選

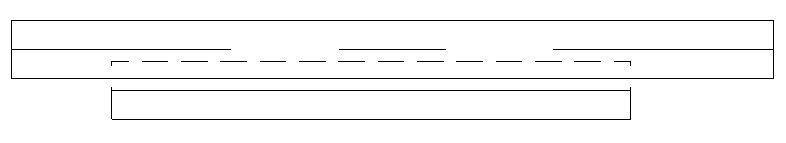

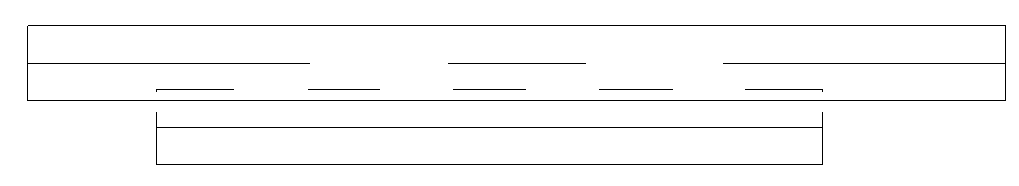

“線樣式”用于控制勾選“繪制MEP隱藏線”情況下，遮擋線的樣式。圖2為“MEP隱藏線”線樣式，圖3位“隱藏線”線樣式效果
圖1
圖2
圖3
“內部間隙”、“外部間隙”、“單線”這三個選項用來控制在非“細線”模式下隱藏線的間隙.圖4為更改“內部間隙”、“外部間隙”值之后的變化，圖5位更改“單線”值之后的變化。
注意：要想達到圖所示效果，有四點需要注意：
當前視圖是在粗線模式下；
當前視圖為“機械”“衛浴”及“電氣”中的一種；
當前視圖屬性欄中“顯示隱藏線”一項設置為“按規程”；
當前視圖的視覺樣式為“隱藏線”模式。
