文章來源：智華BIM
Revit軟件使用過程中，在項目當中，如果遇到需要剪切外部族，可能會遇到一些問題。

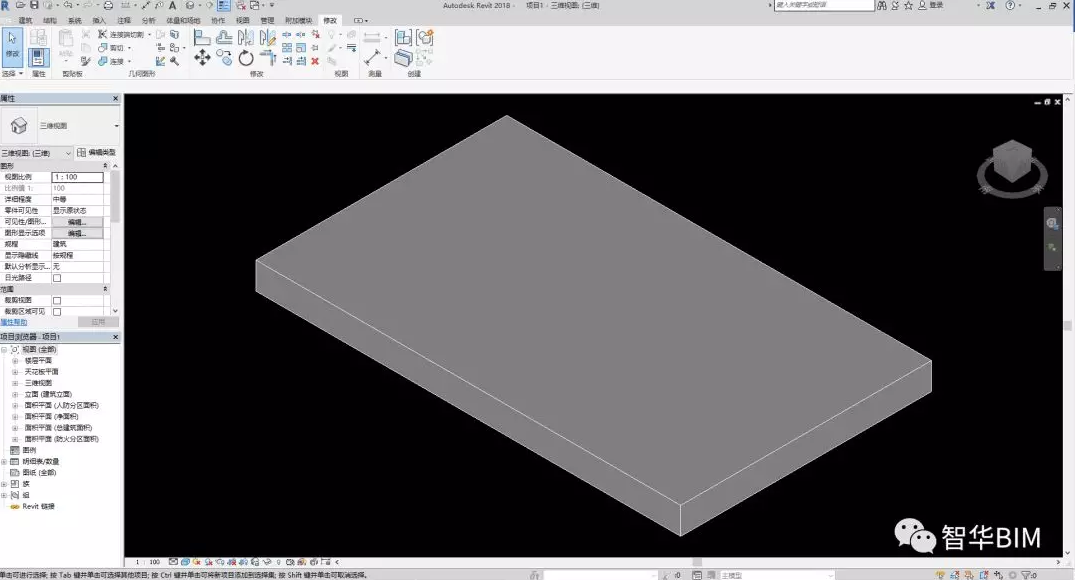

如現載入了外部族：矩形板；

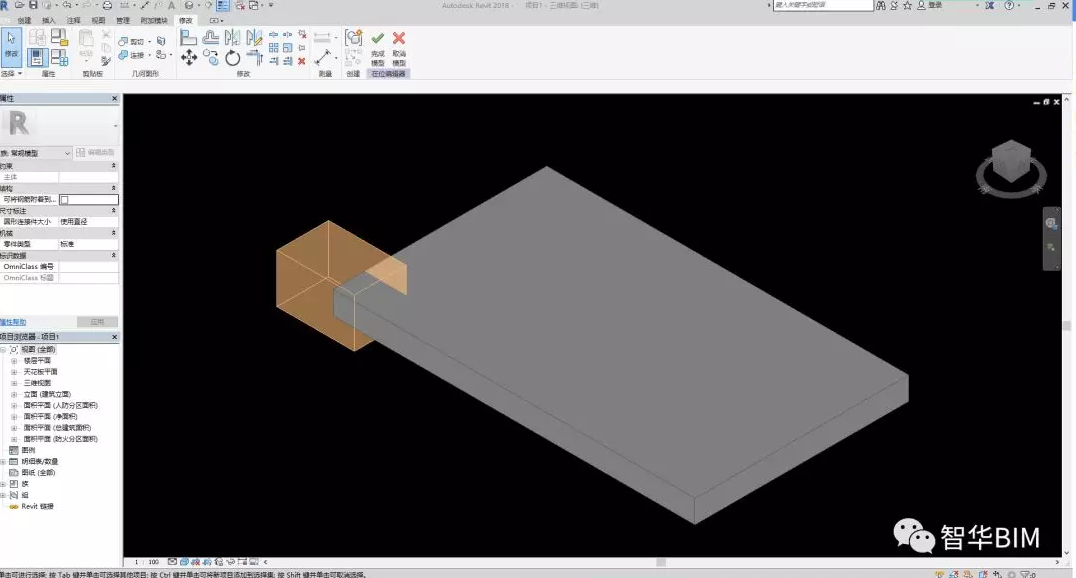

現希望能剪切這個矩形板，嘗試通過內建族的方式，建立如下圖的空心模型：

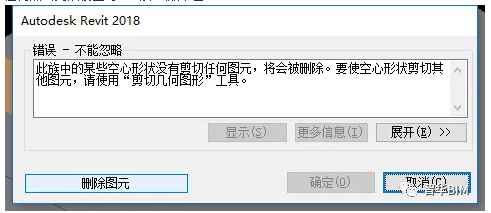

但再點擊完成模型時，會彈出如下窗口：
所以，在Revit中不能使用內建族進行剪切外部族。
那么，接下來，介紹一種方法來解決這個問題。

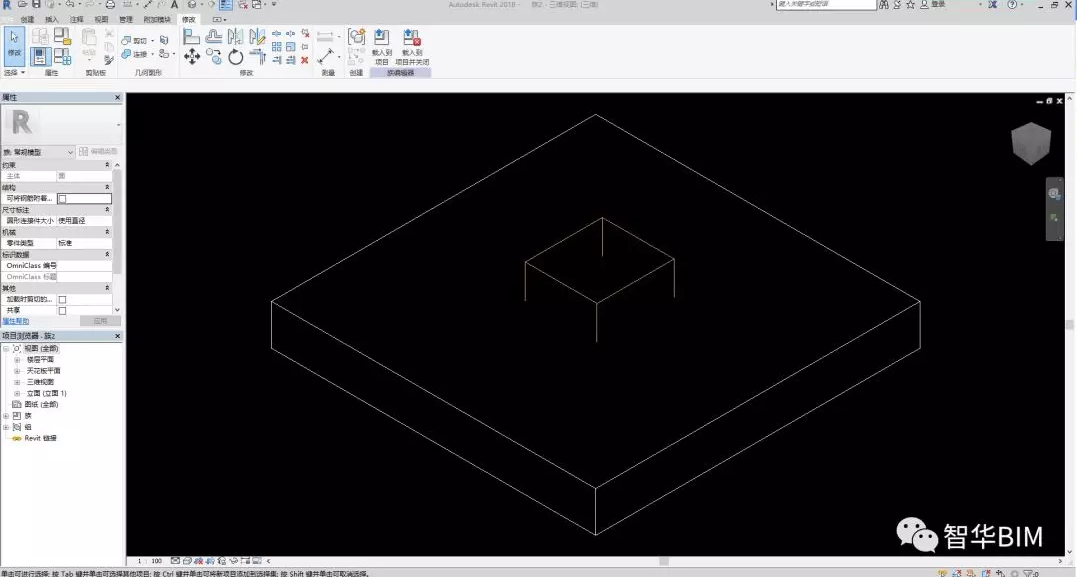

首先，用基于面的公制常規模型族樣板做一個空心拉伸：

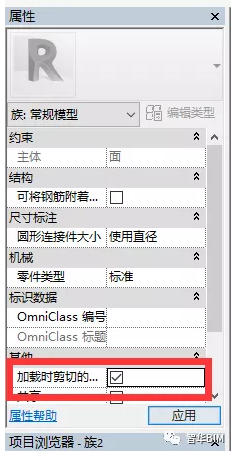

同時，在屬性中勾選“加載時剪切的空心”。

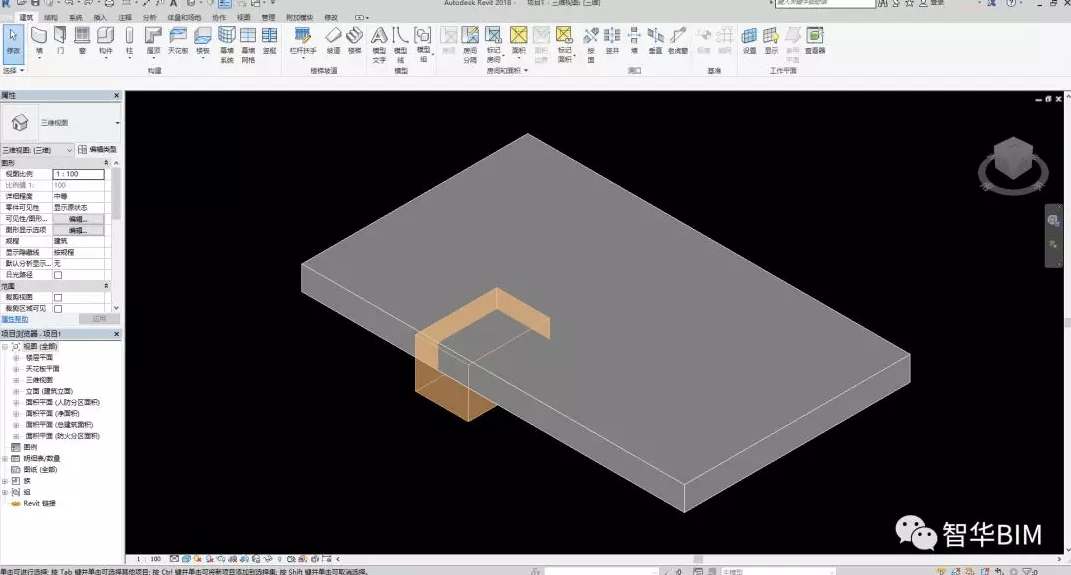

將空心拉伸族載入到新項目中，放置在矩形板中：

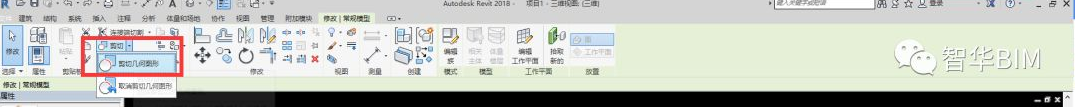

剪切兩個族模型：

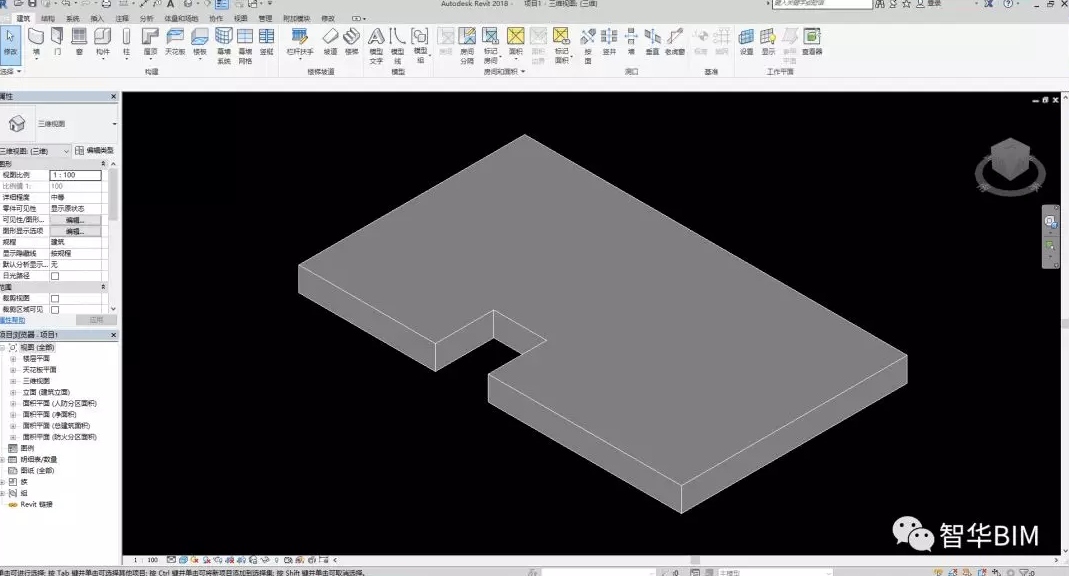

即可實現在項目中剪切外部族：
