    昨天講解了一些，自適應構件族的一些基本操作，今天在繼續研究一點，每天進步一點，每天快樂一點

    今天研究的內容是，在概念體諒中加入一個干擾點，使干擾點參與進來自適應構件族的參數驅動。如圖

    操作原理：

    1、在創建傳統自適應構件族的時候，多放置一個參照點

    2、給自適應構件族一些參數

    3、在自適應構件族里面用簡單公式限定一下

    實際操作步驟

    一、創建概念體量

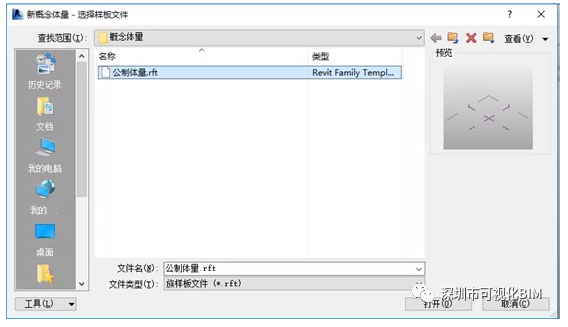

    1、新建族——概念體量——公制體量

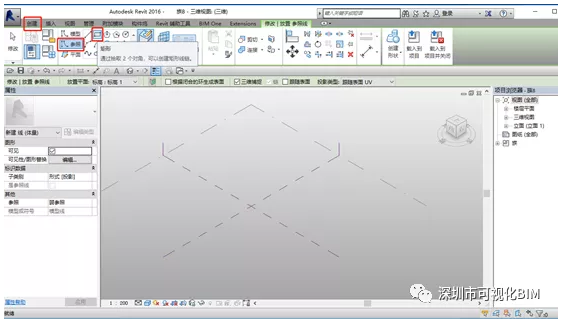

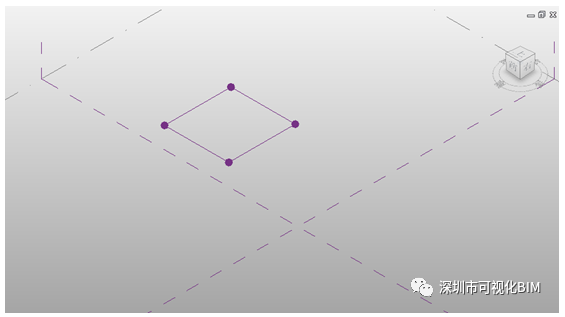

    2、在創建選項卡——參照——矩形，創建一個矩形

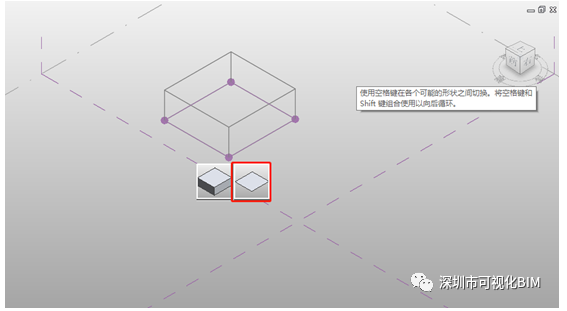

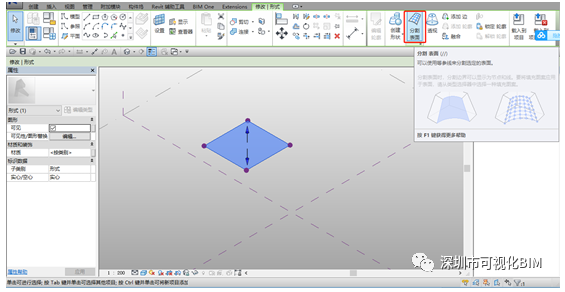

    3、通過矩形，創建實體形狀，選擇矩形平面，并分割表面，然后設置

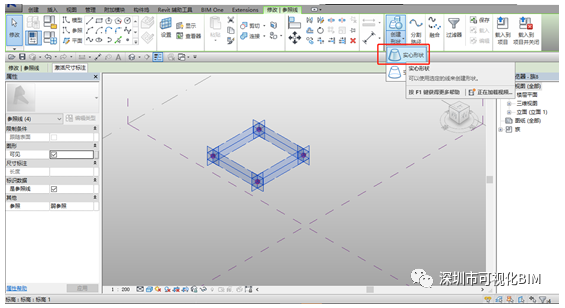

    創建實體形狀

    選擇平面

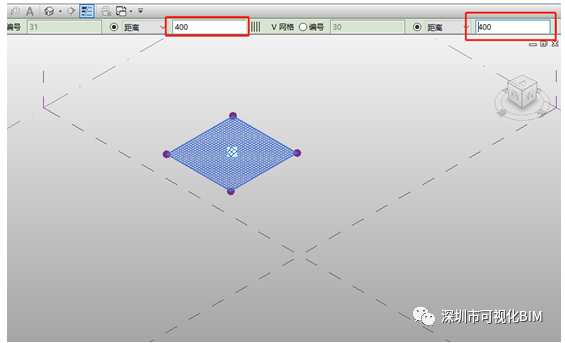

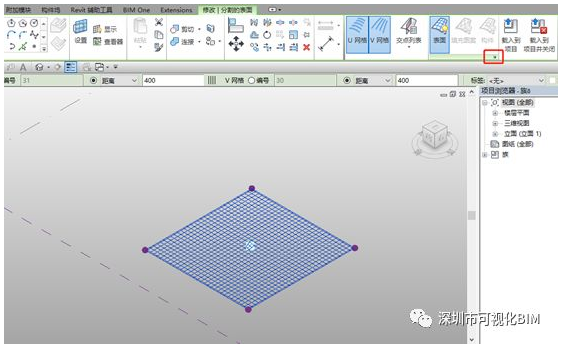

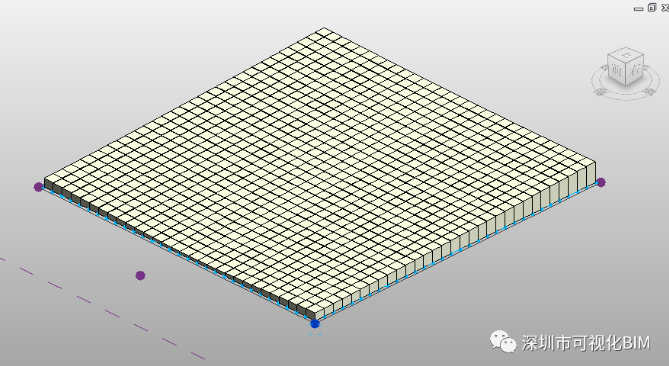

    分割UV表面，設置UV參數為400，400

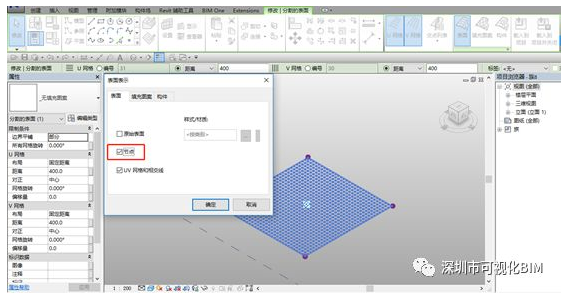

    在表面設置處把節點打開

    二、創建自適應構件族

    1、新建——自適應公制常規模型

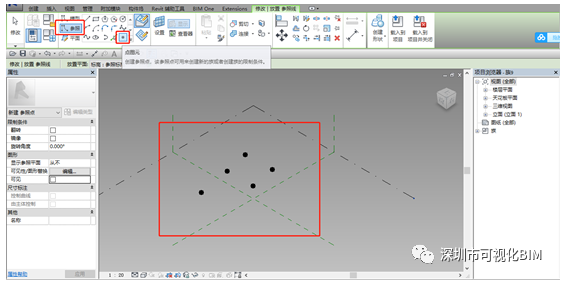

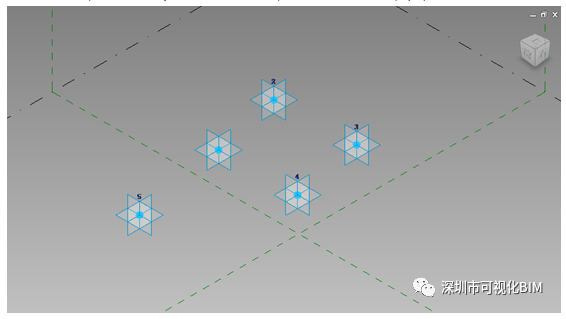

    2、創建5個參照點

    3、選中這5個參照點，使自適應（此處不過多講解，請參見上一篇文章），注意這5個點的操作順序

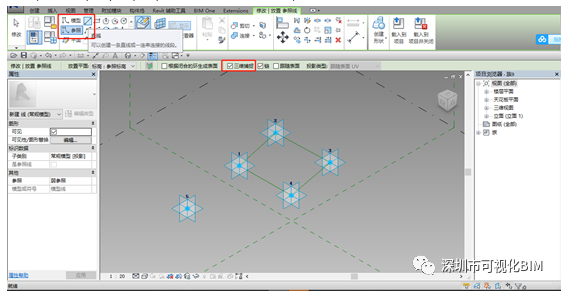

    4、用參照線，按照1、2、3、4、1的順序連接4個點，記得開啟三維捕捉

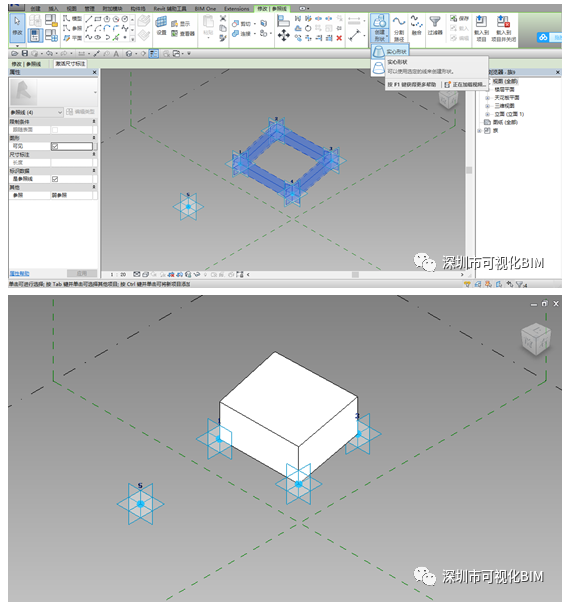

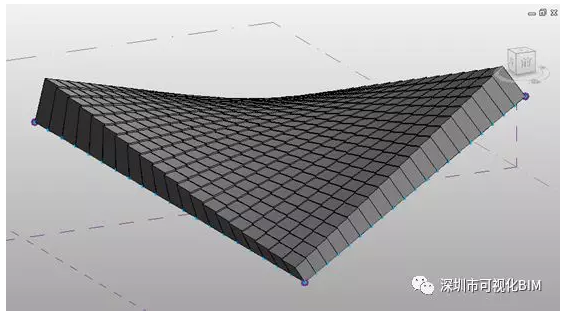

    5、通過這個矩形，生成實體

    三、給自適應族添加參數

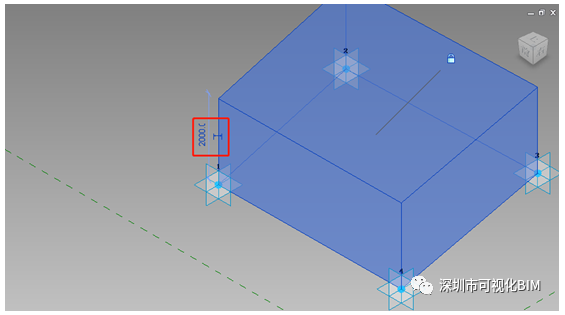

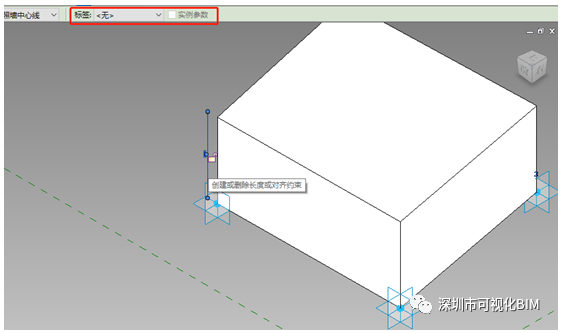

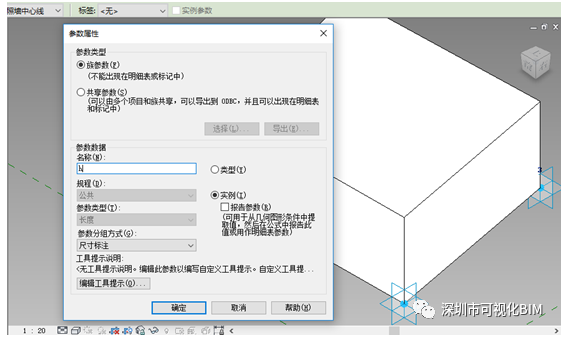

    1、選擇自適應族的高度，添加一個實例參數h

    2、用對齊尺寸標注，標注1、5兩個參照點，并添加一個實例（報告）參數，干擾點距離參數

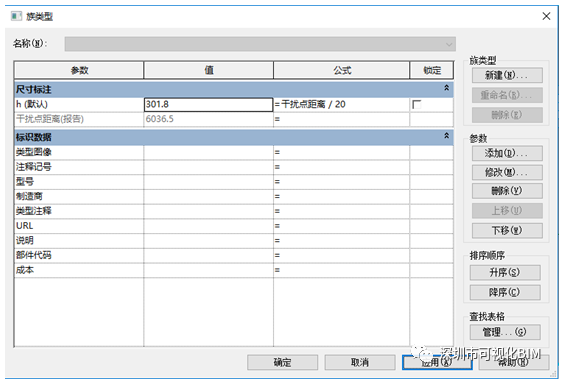

    3、給干擾點距離參數和h一個公式控制，如h=干擾點距離/20

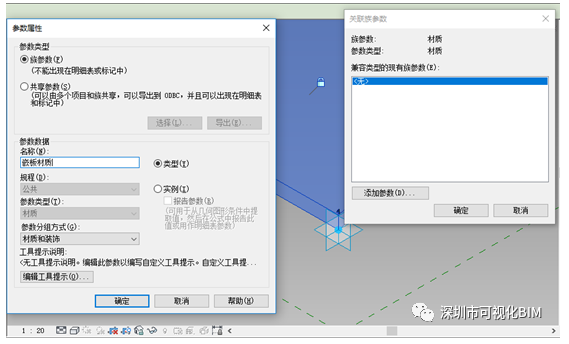

    4、給自適應構件族一個材質參數，然后載入到項目中

    四、在概念體量中測試

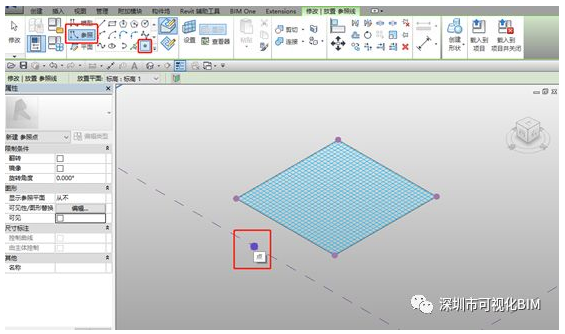

    1、在概念體諒中放置1個參照點作為干擾點

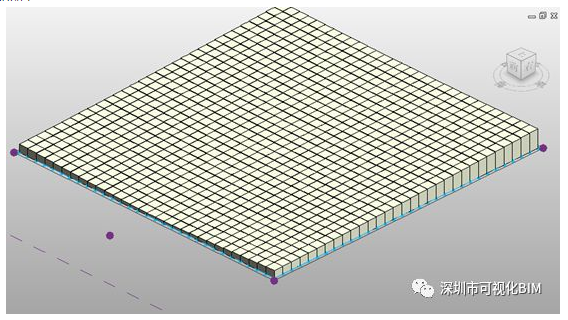

    2、放置自適應構件族，按照1、2、3、4、5個點這樣的順序來放置一個自適應構件族，并修改材質參數

    3、選中自適應構件族模型，在修改選項卡下面，選擇重復放置即可

    4、可以拖動干擾點的位置，自適應構件族也會發生改變

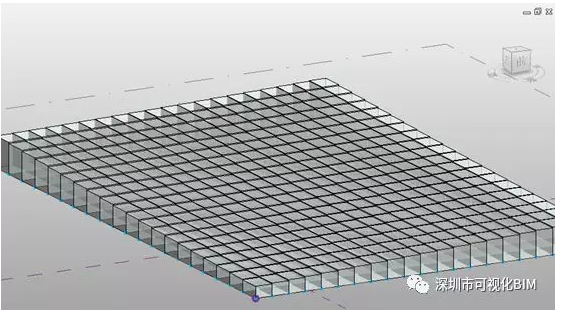

    修改干擾點前

    修改干擾點后

    5、更改概念體量的四個點位置，使他們不在同一平面上

    好了，今天很簡單的一個操作就到這里了，各路大神請忽略這一波尷尬的操作
