您知道繪制時風管尺寸是大小如何設置的嗎？
我們繪制風管時其安裝高度如何修改？
繪制水平風管及立管繪制是怎么完成的？
不同風管管徑大小的對正方式有哪幾種？
為什么繪制風管時總是會產生多余管件？
1、風管尺寸
【系統】→【風管】，修改放置界面跳出可修改風管尺寸，與屬性瀏覽器相關數據可聯動修改，如圖1所示。
圖1

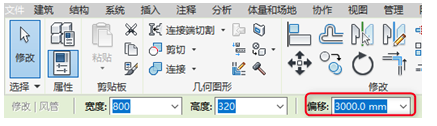

2、風管高度
【系統】→【風管】，修改放置界面跳出可修改風管高度，與屬性瀏覽器相關數據可聯動修改，如圖2所示。
圖2
3、繪制水平風管及立管方法
a.繪制水平風管通過修改放置界面寬度/高度數值完成風管變徑尺寸修改及繪制，如圖3所示。
圖3
b.繪制立管風管啟動繪制風管前設置并修改偏移高度數值，完成立管繪制，偏移數值小于原始高度為向下翻彎，大于原始高度為向上翻彎，如圖4所示。
圖4
4、風管對正
a.繪制前設置啟動風管繪制命令后出現對正設置，有9種對正方式可選擇，如圖5所示。
圖5

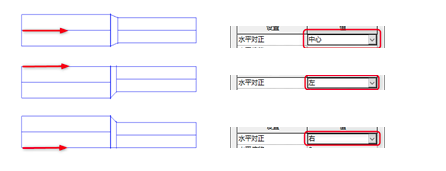

水平對正：以風管起始點鼠標方向為依據，風管的“中心”“左”“右”設置為參照對齊，使風管部分邊緣線水平對齊，如圖6所示。
圖6
垂直對正：以風管垂直方向為判斷依據，風管的“中”“底”“頂”設置為參照對齊，使風管部分邊緣線水平對齊，如圖7所示。
圖7

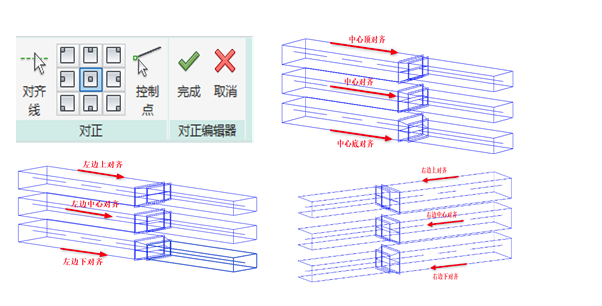

b.繪制時修改已繪制完成風管可修改風管對正方式，9種對正方式可選擇，如圖8所示。
圖8
以九宮格圖標顯示風管的對正方式，通過點擊可修改，控制點作為對正參照端點，以箭頭方式顯示，如圖9所示。
圖9
5、風管自動連接
風管繪制前或者過程中，可以選擇打開或者關閉自動連接按鈕。
選擇打開“自動連接”可實現連接相同高程的風管，自動生成三通或者四通管件。
繪制不同系統風管相同高程時，請關閉“自動連接”，以避免生成不必要的三通或者四通管件，如圖10所示。
圖10
