    默認情況下，Revit的±0.00標高與絕對高程的0.00高度重合，在立面視圖屬性的“可見性”里（圖206），把默認隱藏的“測量點”和“項目基點”勾選上。

    圖206可見性設置

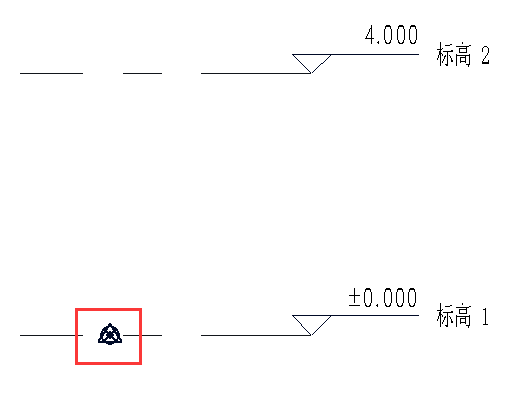

    將在立面視圖中顯示出如圖207所示的紅色框內兩個重合的“測量點”和“項目基點”符號。

    圖207：立面視圖

    Revit是通過“測量點”和“項目基點”來確定絕對坐標和項目相對坐標的關系：

    “測量點”：就是絕對坐標的原點；

    “項目基點”：就是項目的相對坐標原點。

    通常情況下可直接按Revit默認的這兩點重合進行建模，但如果需要考慮相對坐標（或相對高程）與絕對坐標（或絕對高程）的關系時，就要調整“項目基點”的位置，在第69問里，已經介紹了“測量點”和“項目基點”解決多棟單體模型與總圖的關系，本章節重點介紹項目相對高程與絕對高程的關系處理方法。

    假定項目的±0.00標高的絕對高程為+170.00米，這就需要把“項目基點”的標高提升的+170.00米（+170000毫米），注意“測量點”維持不動，還是在0.00高程上，具體步驟如下：

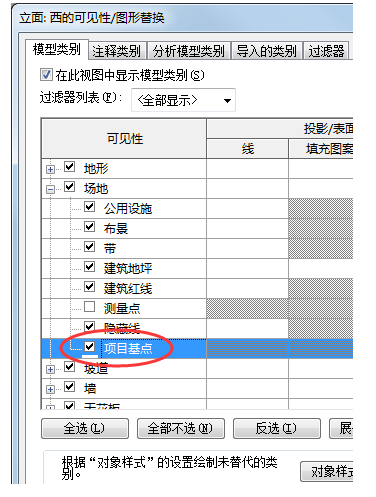

    在任何一個立面視圖中，打開視圖可見性窗口（圖208），僅勾選“項目基點”，確定后，在該立面視圖就出現“項目基點”的符號。

    圖208可見性設置

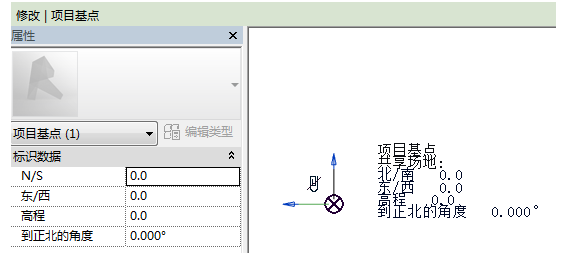

    選中“項目基點”符號，出現圖209：修改項目基點狀態；

    圖209：修改項目基點

    點擊“項目基點”符號左上角“回形針”符號，使其出現一條紅色的斜線，表示當修改高程時，模型不會隨“項目基點”的高程變化而改變，這對于已經產生了地形表面后再改“項目基點”就非常重要，換句話說如果是先有地形，后改“項目基點”，就務必點擊“回形針”讓其出現紅色的斜線；

    把“高程”值設為170000毫米；

    把±0.00標高的高程設為0.00，而其它標高也相對于±0.00標高設定其相應的標高即可；

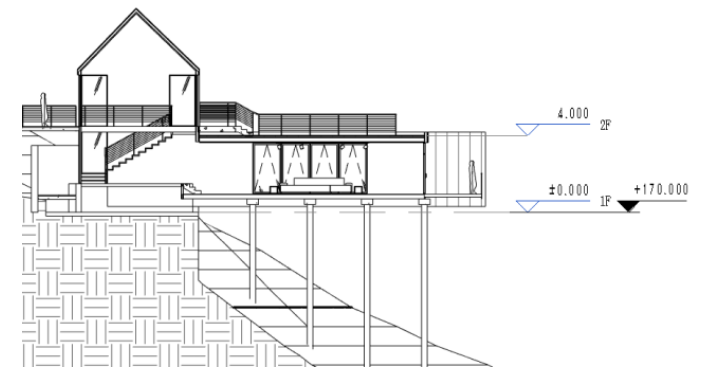

    如果需要標注絕對高程，則點擊功能區“注釋>高程點”命令，類型選擇三角形（相對），即可標注絕對高程（見圖210右側涂黑的標高符號）。

    圖210：同時顯示項目相對標高和絕對高程
