    如果項目整體或局部平面是斜的，為了避免“歪著脖子”畫圖，同時也為了更精確地捕捉正交方向，需要對視圖的方向作出調整。

    圖70：局部斜的平面

    如圖70所示，在進行左側區域的繪制時，可將視圖旋轉成按左側橫平豎直，操作步驟如下：

    1)將視圖的“方向”參數設為“項目北”（一般默認值就是“項目北”），并打開“裁剪區域”的可見性（即打開，是否裁剪視圖都可以，只需要看見裁剪區域的矩形框）；

    2)選擇裁剪區域的矩形框，點擊旋轉命令，將旋轉中心移到參照線（如斜向軸線）的一端，然后將旋轉起始線設為水平線，旋轉結束線設為參照線即可。注意起始線與結束線跟我們的直覺剛好是相反的，不要弄反了。也可以直接輸入旋轉的精確數值，同樣需注意順時針與逆時針，比如圖71所示的例子，需旋轉的角度為25°而非-25°。

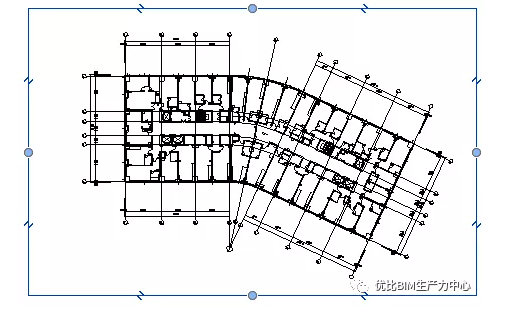

    圖71：旋轉裁剪區域的矩形框

    3)結果如圖72所示，視圖已旋轉過來。如果需要回復原樣，可以重新選擇參照線再旋轉一次，或者將視圖的“方向”參數先設為“正北”，再設為“項目北”，視圖方向即回復原樣。

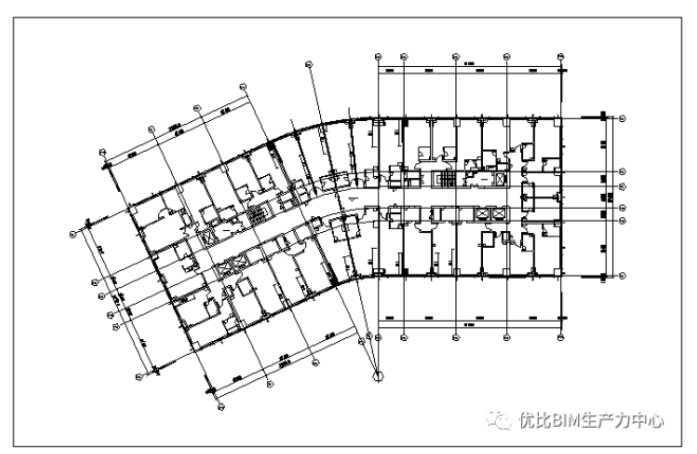

    圖72：裁剪框旋轉后的視圖

    這里涉及到項目的“正北”與“項目北”兩個概念，簡單來說，“正北”為當前文件的絕對坐標的正北方向，“項目北”為控制全局的視圖北向，通過“管理>>位置>>旋轉項目北”命令可以對所有模型視圖的方向作出統一設置，但此命令是影響全局的，且僅影響模型對象，不影響注釋性圖元（如文字），一般來說不應該在繪圖過程中頻繁修改。

    利用二次開發，例如創筑的Revit插件（如圖73）提供了上述操作的快速設置命令，直接拾取斜向?qū)ο蠡蚓€條即可將視圖旋轉對齊。

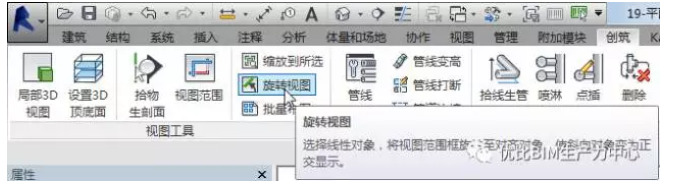

    圖73：創筑插件提供的旋轉視圖命令
