在機電管線比較密集的區域（圖597），如果想重點關注某些管道系統時，例如消防系統，希望突出顯示消防系統，其它系統則顯示淡一些（圖598）。

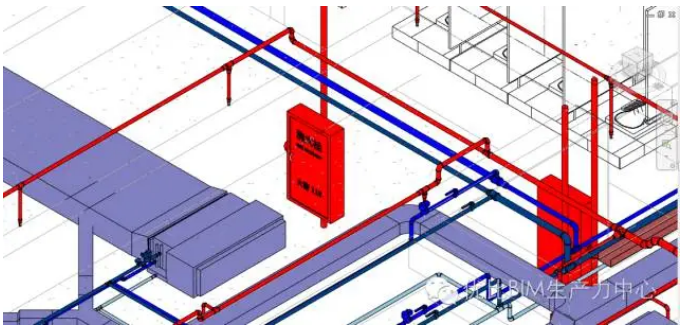

圖597：機電管線正常顯示

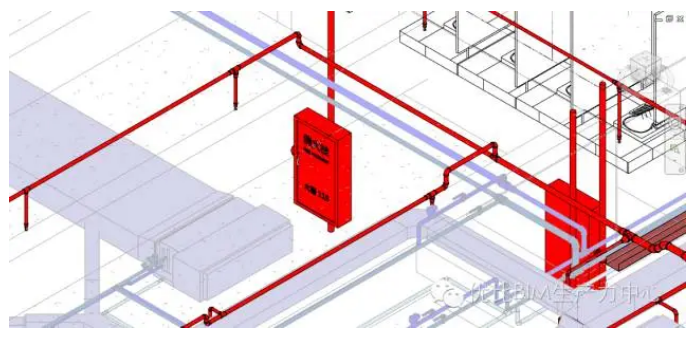

圖598：突出消防系統的顯示
可以通過視圖可見性的“半色調”來控制，具體方法如下：
單擊視圖屬性窗口的“可見性/圖形替代”右邊的“編輯”按鈕；
在“可見性/圖形替代”窗口，把需要減弱顯示的模型類別的“半色調”勾選上（圖599），如果是鏈接的文件則選擇“Revit鏈接”選項卡，勾選鏈接文件的“半色調”選項；

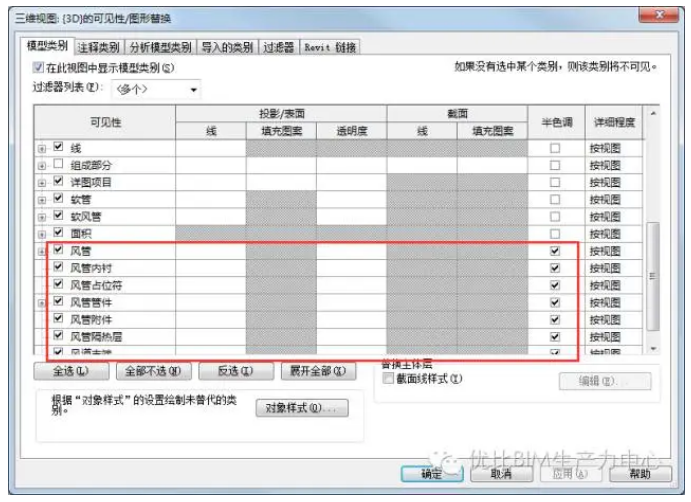

圖599：“可見性/圖形替代”窗口半色調設置
點“確定”按鈕完成設置，效果見圖598。
