在Revit中創建風管，風管的連接件會按風管的“布管系統配置”自動生成，如圖531所示風管自動生成的連接件，是一個T形三通，這是由風管的類型屬性中的“布管系統配置”中“連接”一項設定的（如圖532）。

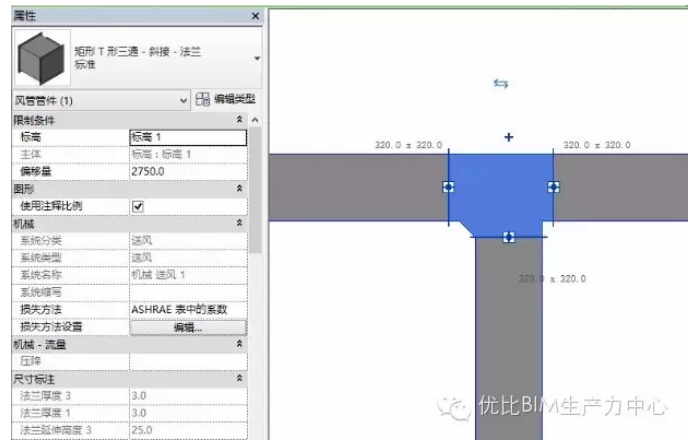

圖531：自動生成的T型三通

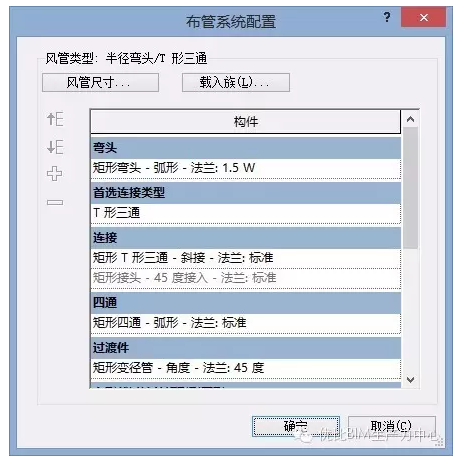

圖532：布管系統配置窗口
我們可以載入更多的連接件族，在此處就可以在下拉欄中選取。比如，到Revit自帶的族庫中選擇一個矩形Y型三通（如圖533），載入到項目中。

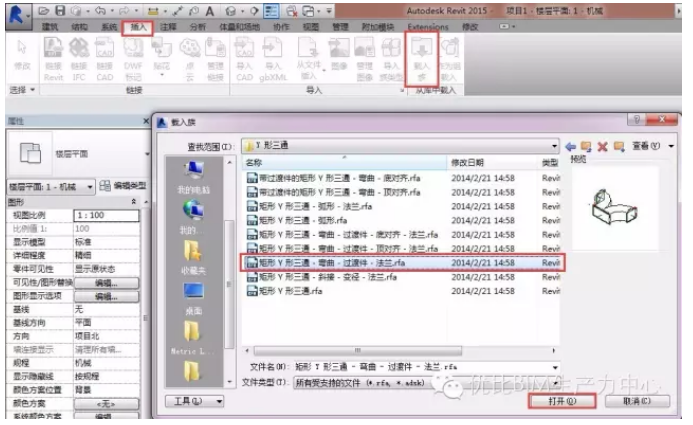

圖533：載入Y型三通族
則在“布管系統配置”中“連接”項下就有了“矩形Y型三通”可供選擇（如圖534）

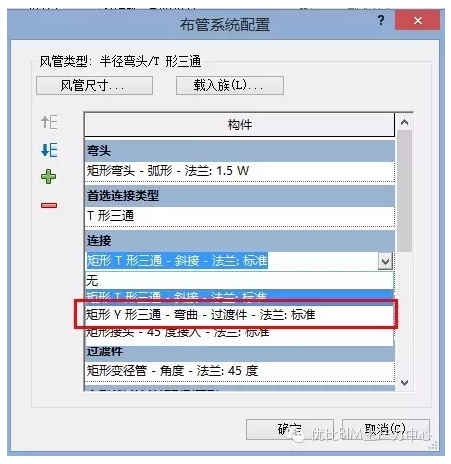

圖534：選擇Y型三通
需要注意的是，在“布管系統設置”中所做的修改只會影響之后繪制的風管，之前繪制好的風管不會更改。
要修改之前繪制的風管的連接件，需到視圖中，選中T型三通，在其屬性欄類型下拉欄中點擊Y型三通更換（如圖535）。

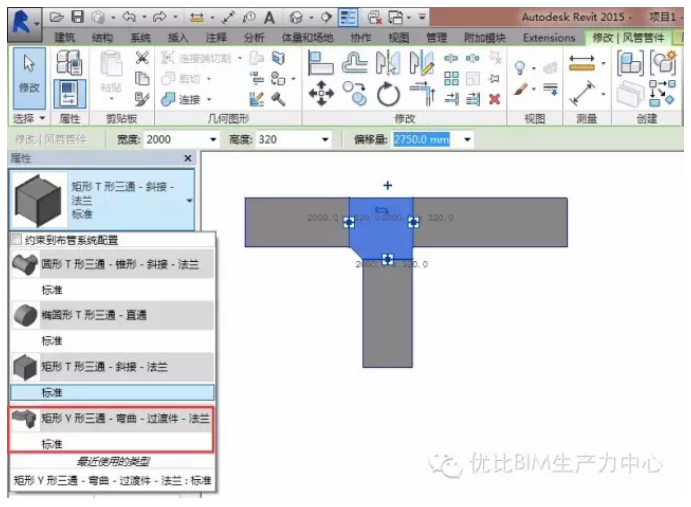

圖535：修改類型
這樣，創建好的風管T型三通就轉換成了Y型三通（如圖536）。

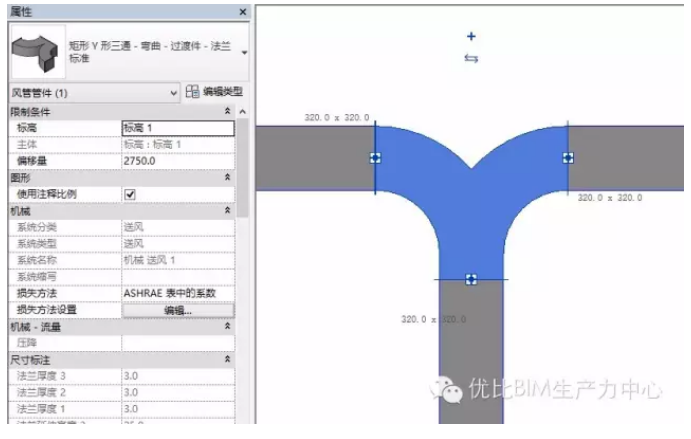

圖536：轉換完成
