想要系統性掌握BIM技能，不能只停留在理論知識上，實操也是關鍵一步。
拒絕紙上談兵，提升操作技巧，從點滴開始積累。今天我們來學習Revit實操小技巧之建筑標高和軸網的創建。
1.創建建筑項目文件
單擊Revit左上角的
按鈕，在列表中選擇“新建→項目”命令，彈出“新建項目”對話框，在“樣板文件”的選項中選擇“建筑樣板”，確認“新建”類型為“項目”，建立建筑模型項目文件，如下圖所示：

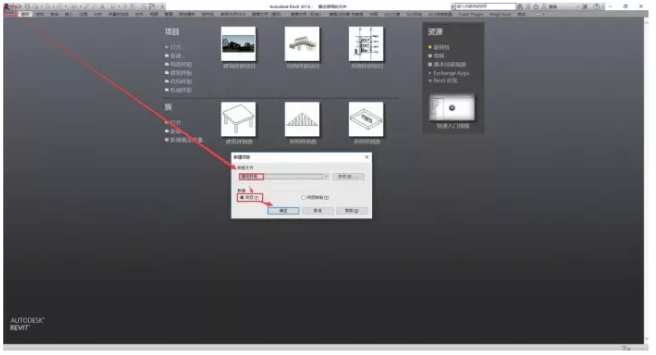

建筑項目文件創建
2.創建項目文件標高及樓層平面視圖
進入任一立面視圖，切換至對應立面視圖中，以“北立面”為例，參考“建施-201-1剖面圖”所給出的各個樓層標高信息，建立建筑項目文件的標高，標頭除“正負零標高”外，均設為“上標頭”，名稱同“A_7F_17.600”一致，如下圖所示

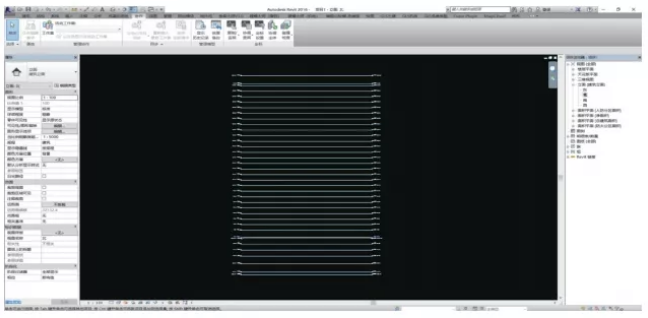

建筑項目文件標高創建
點擊“視圖——平面視圖-樓層平面”，在彈出的新建樓層平面視圖對話框中選中所有標高，新建對應的樓層平面視圖。
創建對應樓層平面視圖命令

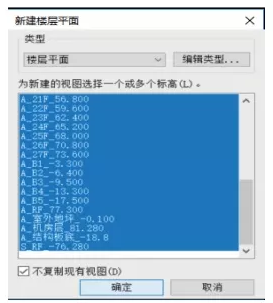

選中未創建樓層平面視圖的樓層

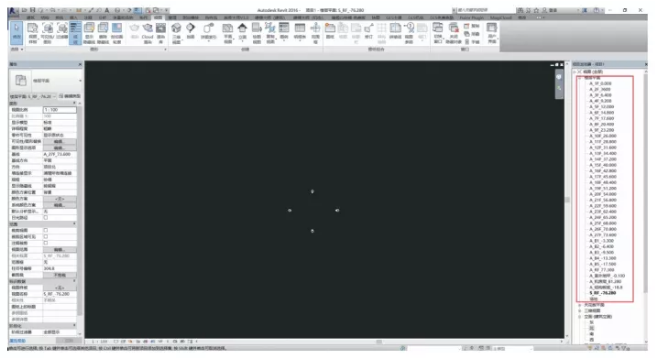

樓層平面視圖創建完成
3.鏈接CAD文件，創建建筑項目文件軸網
進入“A_7F_17.600”樓層平面視圖中，鏈接建筑平面圖——“五層至二十七層平面圖”后確保鎖定，創建建筑項目文件的軸網。
創建建筑項目文件軸網
4.保存
單擊“保存”按鈕，指定保存位置并命名為“JHC-22#A-1.0”，將項目保存為“.rvt”格式文件。
