    來源丨EaBIM論壇

    自適應與嵌板填充圖案族的嵌套綜合練習--時代廣場紅心造型

    分析如下：

    時代廣場紅心造型：它是由一串玻璃柱，里面透著霓虹燈，散發出一個立體的紅心。這個紅心呢，就是由自適應體量族和基于幕墻公制嵌板填充圖案族完成的

    步驟簡析如下：

    1.新建一個公制體量，用參照點和參照樣條取現，繪制出一個心形

    2.利用參照點和參照線繪制出兩個半圓，并將這四條線進行分割，使用交點命令

    3.然后新建一個自適應常規模型，繪制四個參照點，生成一個實心的片狀并編輯

    4.新建基于幕墻公制嵌板填充圖案族，繪制出一個圓柱形霓虹燈管，并載入到自適應族中，按照點順序放置

    5.在體量里用參照線繪制方形畫出它的底座。

    詳細步驟及命令分析如下：

    首先新建一個公制體量，切換視圖到北立面，點擊豎向工作平面，往左，右分別復制16個

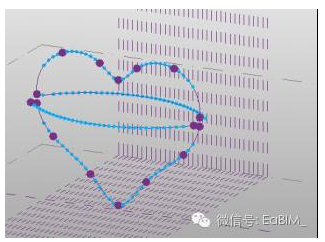

    用參照點和參照樣條取現，繪制出一個心形因為看到的心形是一個立體的效果，所以利用參照線繪制出兩個半圓

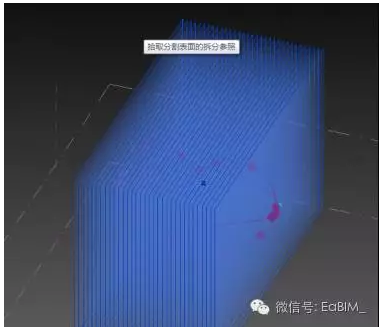

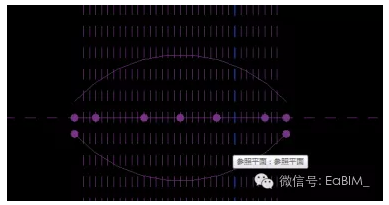

    接著，我們就需要將這四條線，分別分割，（記住要先把分割數量改為2）,用交點選項，拾取我們之前畫的橫向參照平面

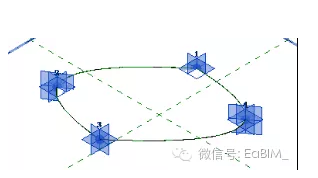

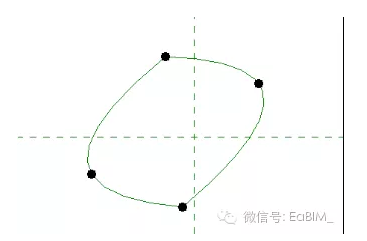

    這樣每邊就會有33個參照點，利于我們之后放置霓虹燈管然后再新建一個自適應常規模型，隨意畫上四個參照點，由從左至右三點一線的形式繪制出一個圈

    再生成一個實心的片狀

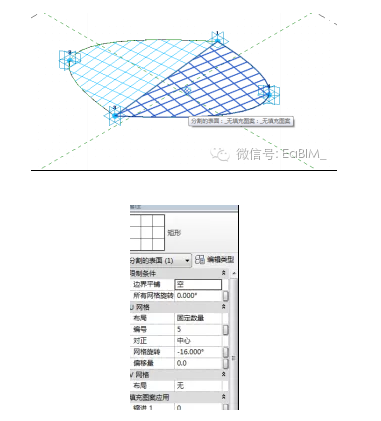

    由3至1繪制一條參照線，分別創制實心片狀，接著分割表面,點擊網格通過屬性欄進行編輯

    新建基于幕墻公制嵌板填充圖案族，找到參照點，繪制在參照線上，以參照點為中心用參照圓繪制一個R為400的圓，選擇圓與一根參照線繪制出一個圓柱形霓虹燈管

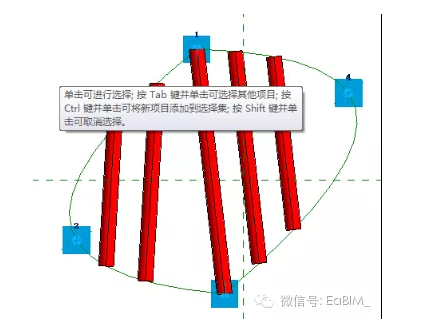

    載入到自適應族中，選擇網格，在屬性欄里換至族

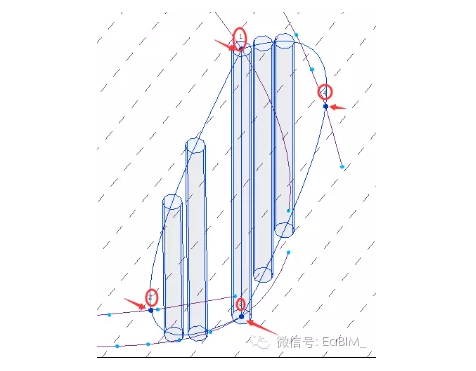

    接著就可以把它載入到公制體量模型中了，通過1234點放置

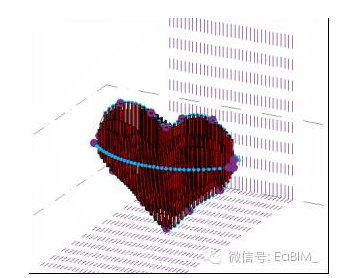

    依次順序放置在每一個點上

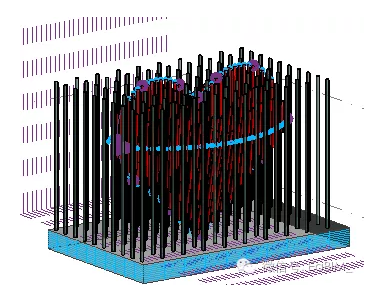

    接著再在體量里用參照線繪制方形畫出它的底座，跟之前步驟一樣，把它分割，再在自適應中再畫一個縱向的圓柱用來畫出它的外圈的一個透明燈管，載入到體量網格中，選擇網格，在屬性欄中換族

    這樣，這個就完成了記得修改材質哦。

    關于自適應中選中下列命令的意義：

    選擇控制曲線：如果選擇該選項，則參照點是一條或多條線的驅動點。移動該點可修改幾何圖元。如果清除該選項，該參數變?yōu)橹蛔x，并且參照點不再是驅動點。

    選擇由主體控制：

    如果選擇該選項，參照點是隨其主體幾何圖形移動的基于主體的點。如果清除該選項，該參數變?yōu)橹蛔x，并且參照點不再是基于主體的點。
