我們一般會用CropView(Properties-Extents-CropView)來裁剪視圖,以便控制所要表達的圖紙范圍(少量時也可以用ScopeBox)。以Revit2020范例文件舉例:

選中范圍框后,可以通過拉拽四邊中心的點來簡單調整視圖范圍,或者點擊EditCrop精確調整,比較簡單,不再贅述。
今天主要想說一下視圖的旋轉,很多時候我們想要視圖符合圖框,或者讓人更容易讀懂圖,需要旋轉下視圖。比如我們想要上圖中綠色填充的LivingRoom橫著放在視圖底部。
一般旋轉的操作是選中目標圖元,設定旋轉中心點,然后先后點擊旋轉的起點和終點,以完成旋轉操作。但是旋轉視圖的話,這么操作有問題。
LivingRoom橫向布置,一般操作需要順時針旋轉90度。但是結果如下:

可以發現完全是旋轉到相反的方向。其實這里面很容易混淆的是我們是要旋轉【視圖】,不是旋轉【圖元】。
可以這么理解,這個視圖其實相當于一個相機,當我們需要LivingRoom橫在下方的時候,我們是需要逆時針轉動我們的視角來看這個圖元的。所以應該是逆時針旋轉90度。

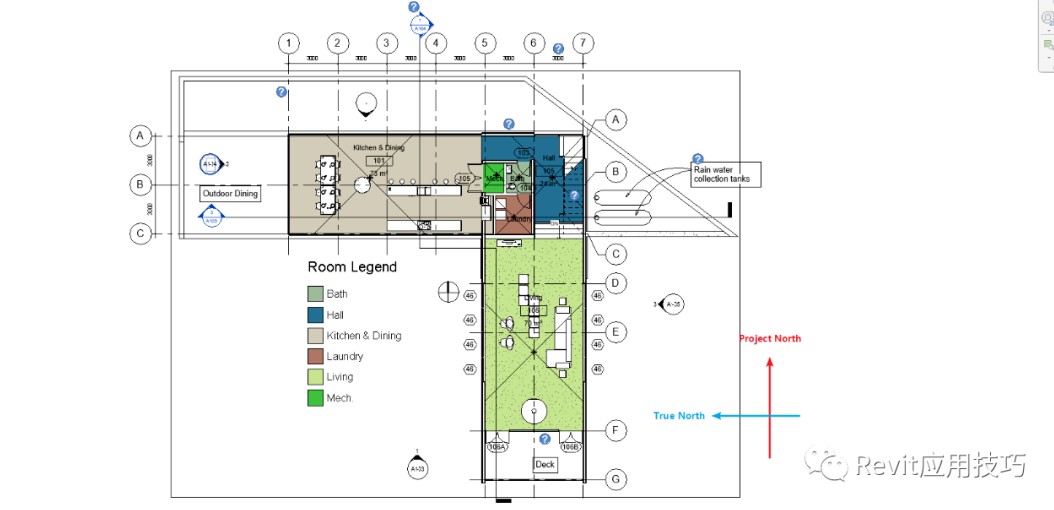

還有一種理解方式,如下圖所示,因為LivingRoom要橫在下方,因此假設目前視圖左側為TrueNorth,便于理解在視圖中間放了個指北針。

目前指北針指向ProjectNorth,而要指向TrueNorth的話,即需要逆時針旋轉90度。
可以看到旋轉圖元的話即是正常Rotate的操作,從起點旋轉到終點。而旋轉一個View時,是從“終點”旋轉到“起點”。
之所以用指北針來舉例,因為當我們要旋轉TrueNorth(Manage-Position-RotatingTrueNorth),以便與項目地理位置對應時,操作與旋轉視圖是類似的。
其實這個我們在日常生活中其它地方也可以遇到相似的情況。比如瀏覽網頁,PC上跟鼠標滾輪方向一致,滾輪向上即顯示上部網頁,向下則顯示下部網頁,即主要邏輯是控制滾動條。而Mac上則是與觸摸板一致,向上則是將網頁向下拉,顯示下部網頁,有點像是打字機打完后向外抽的感覺,主要邏輯是控制整個屏幕(平板手機也是一樣的操作)。
