在Revit當中，只有在為房間、空間、風管系統、管道系統或電路等創建明細表時，才可以創建一個內嵌明細表以顯示有關這些系統的成員構件的信息。顯示內嵌明細表的步驟如下：

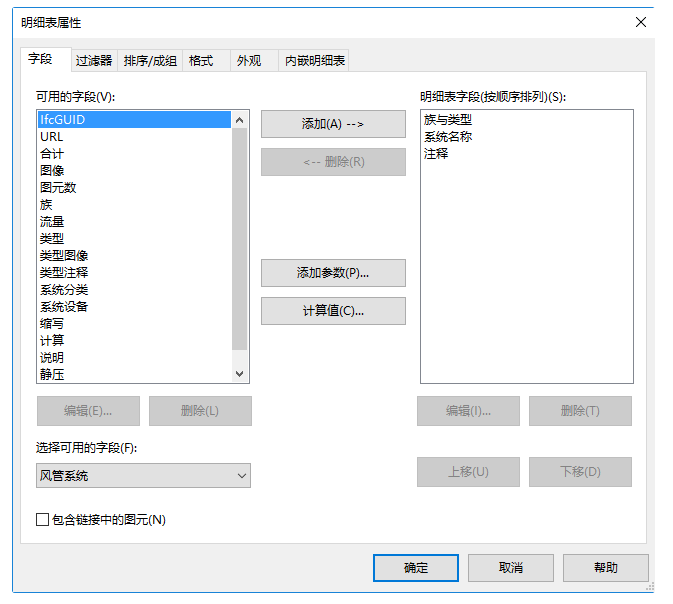

1.創建任意明細表，如風管系統明細表，字段設置。

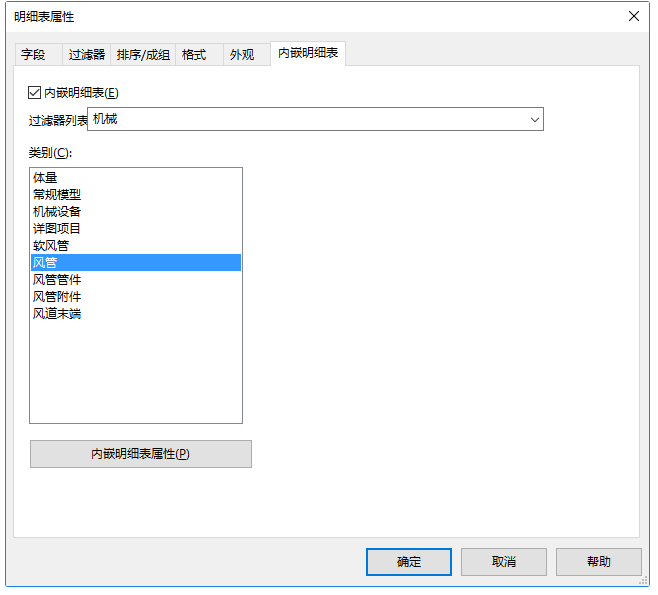

2.點擊內嵌明細表選項卡，過濾器列表選擇“機械”，內嵌明細表勾選，并選擇一個類別，如風管。

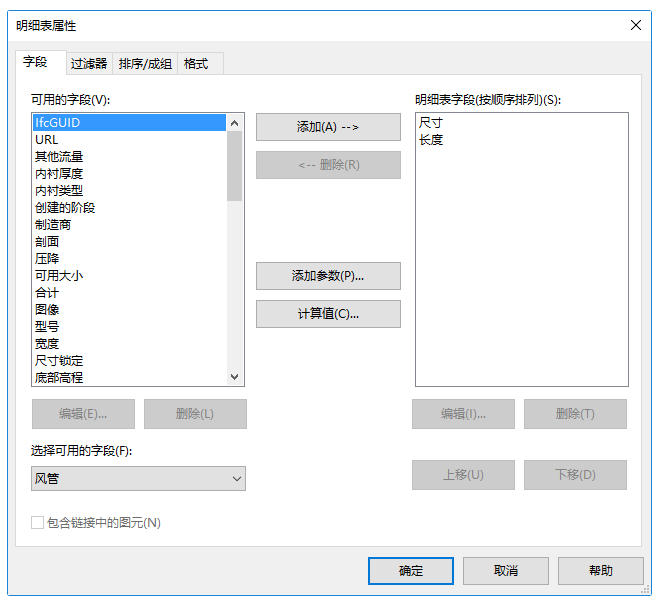

3.點擊內線明細表選項卡下“內嵌明細表屬性(P)”按鈕，在彈出的明細表屬性對話框中選擇字段后點擊確定。
4.重復點擊確定，至所有對話框消失。查看明細表如下圖，可以看到，內嵌的明細表中顯示了風管系統中的尺寸和長度。
