RevitMEP使用“機械設置”對話框可以配置構件尺寸，以及機械系統的外觀。

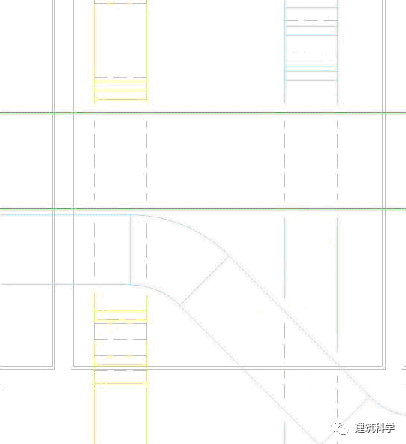

選中“隱藏線”后，可以指定項目中彼此相互交叉的風管和管道(單個平面中)的顯示方式。在雙線圖紙中會顯示交叉風管和管段，這樣最遠端平面中表示分段的線會以不同的樣式顯示，以表示它們被如圖所示的前景中的分段所隱藏，而未連接到該分段。只有選中“隱藏線”作為視覺樣式時，才可以應用“隱藏線”參數。
單擊“系統”選項卡——“機械”面板——(機械設置)。
在“機械設置”對話框的左側面板中，單擊“隱藏線”。
在右側面板中，為線樣式和該間隙的寬度指定下列參數：
繪制MEP隱藏線：選中該選項時，會使用為隱藏線指定的線樣式和間隙繪制管道。
線樣式：單擊“值”列，然后從下拉列表中選擇一種線樣式，以確定隱藏分段的線在分段交叉處顯示的方式。
內部間隙：指定交叉分段中顯示的線的間隙。如果選擇“細線”，將不會顯示間隙。
外部間隙：指定在交叉分段外部顯示的線的間隙。如果選擇了“細線”，將不會顯示間隙。
單線:指定在分段交叉位置處單隱藏線的間隙。
