Revit里面有單獨的【老虎窗】功能，那么老虎窗是如何創建的呢？下面我為大家進行講解.

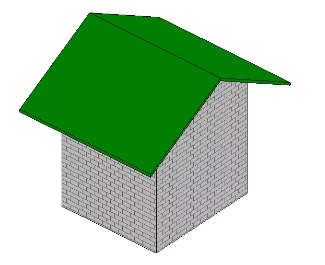

首先繪制一個如下圖模型，作為老虎窗的載體，如圖1
圖1
在建筑選項卡種選擇【屋頂】-【跡線屋頂】，在繪制一個小的斜屋頂，如圖2
圖2

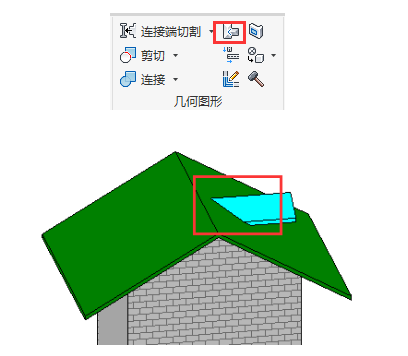

此時兩個屋頂是沒有關系的，這個時候我們要用到修改選項卡里面的【連接屋頂】功能，是兩個屋頂連接在一起如圖3：
圖3

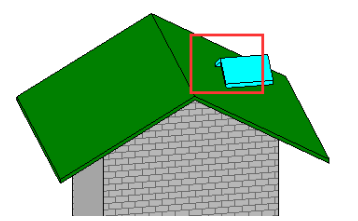

接下來在藍色小屋頂三面分別畫上墻體，并附著，如圖4：
圖4
然后，在建筑選項卡找到【老虎窗】命令，首先選擇要被老虎窗剪切的屋頂（綠色大屋頂），再點擊兩屋頂相交處，最后依次拾取三面墻側面，定義出洞口邊界，在用修剪命令修剪邊界線為封閉區，打鉤完成老虎窗洞口的創建。如圖5
圖5

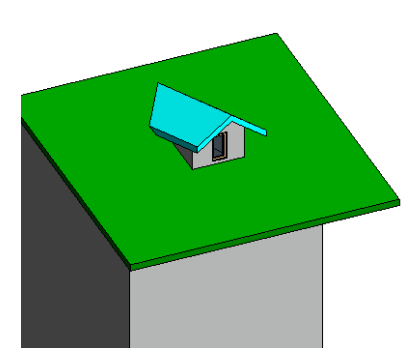

最后，把老虎窗處的三面墻體調整到大屋頂的位置上，便完成了創建，如圖6
圖6
