學會Revit中風閥類型區分掌握風閥設置及安裝技巧
您知道Revit中風閥有哪些嗎？
風閥尺寸如何修改？風閥繪制安裝需要注意哪些細節？
1.風管附件族分類
風管附件包含密閉閥、調節閥、防火閥；
密閉閥起開關作用，全閉時密封性能好；調節閥起運行調節作用，常安裝在送回風管路上，分為經常調節閥和一次性調節閥兩；防火閥在火災時自動關閉，以切斷風管通路，防火閥可連接信號報警裝置進行報警；風閥分類如圖1所示。
（圖1）

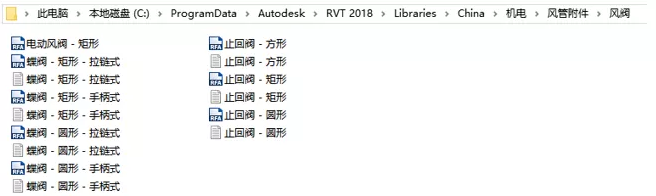

軟件自帶族庫中風管附件中有多種風閥提供使用，如不滿足需求可自己定制風閥或者采取外部購買適合的風閥族載入項目中使用，軟件自帶族庫如圖2所示。
（圖2）
2.風管附件尺寸修改

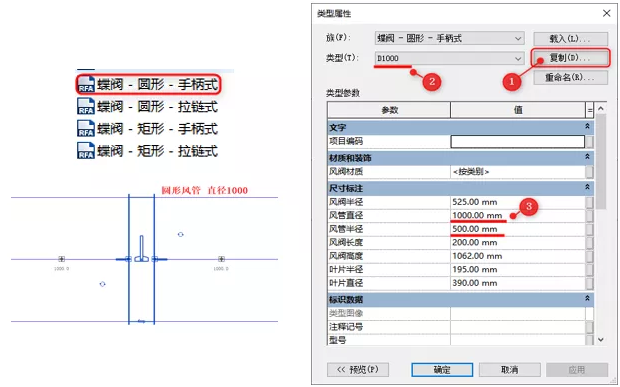

蝶閥，確定風閥類型及外觀形式，修改蝶閥族參數中的風閥尺寸與風管尺寸匹配，如圖3所示。
（圖3）

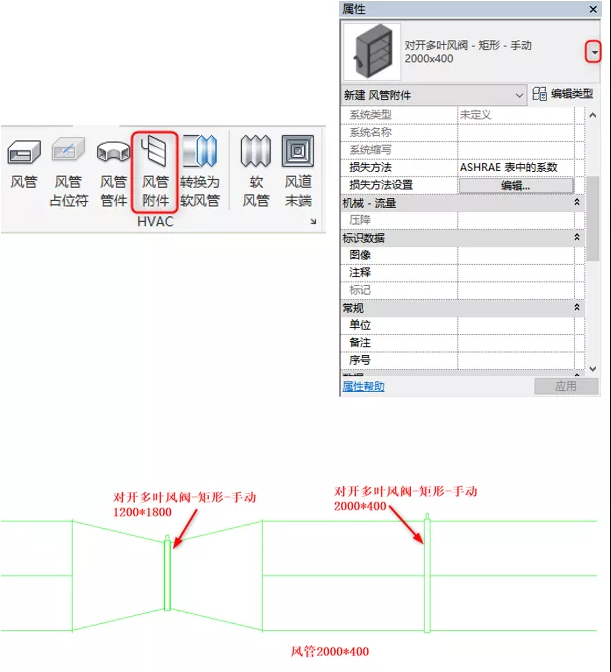

對開多葉風閥，確定風閥類型及外觀形式，修改對開多葉風閥族參數中的風閥尺寸與風管尺寸匹配，如圖4所示。
（圖4）
3.風機附件安裝技巧
【系統】→【風管附件】，選擇風閥族完成相關信息參數設置，直接點擊風管插入完成風閥安裝，應注意風閥連接的風管尺寸設置應相匹配，否則會產生多余的管件，如圖5所示。
(圖5)
