文章來源：科度BIM 圖/文：Jesse
學會Revit中風機選型掌握風機設置及安裝技巧
Revit中困擾您的風機族選擇問題？
風機連接問題及風機尺寸參數如何修改、放置技巧問題？
1.風機族選擇
風機屬于“可載入族”,風機從類型上分為：離心風機、軸流風機、斜流式（混流式）風機等等，平時使用選擇風機族時應該關注風機外觀形式及連接的風管形式、安裝方式。

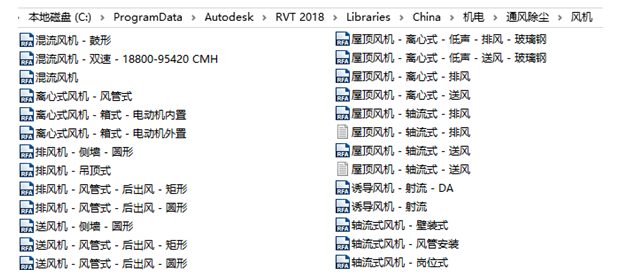

軟件自帶族庫中風機族可以使用，如不滿足需求可以自己定制風機族或者外面購買合適的風機族載入項目中使用，軟件自帶族如圖1所示。
圖1
2.風機尺寸修改

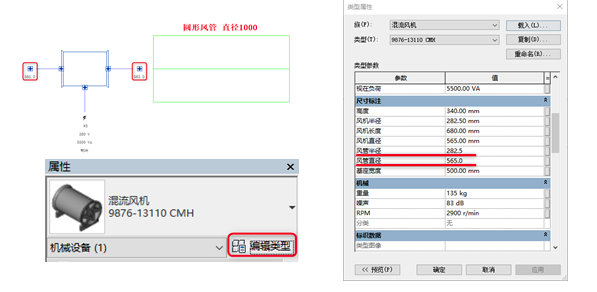

混流風機，修改風機族參數中的風機半徑或者直徑與圓形風管管徑匹配，如圖2所示。
圖2

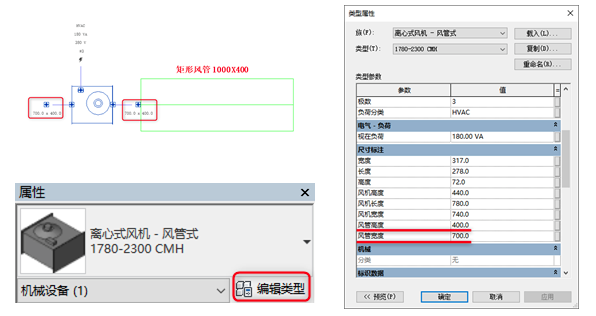

離心式風機，修改風機族參數中的風機尺寸與矩形風管管徑匹配，如圖3所示。
圖3
3.風機放置后繪制風管技巧

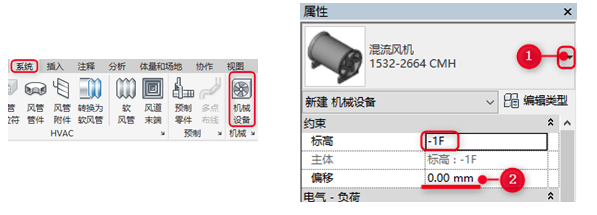

（1）【系統】→【機械設備】→【屬性】，選擇設置的風機族完成相關信息參數設置，確定風機安裝高度放置到項目中，如圖4所示。
圖4

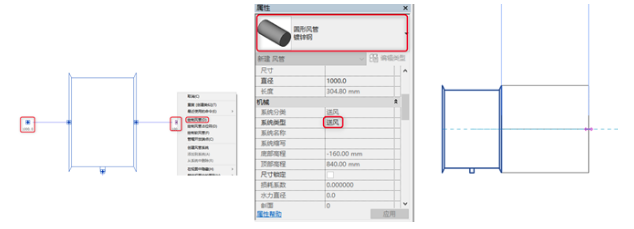

（2）繪制風機處風管時需提前注意選擇風管類型及風管系統，點擊繪制風管開始繪制，如圖5所示。
圖5
4.風管繪制完成安裝風機技巧

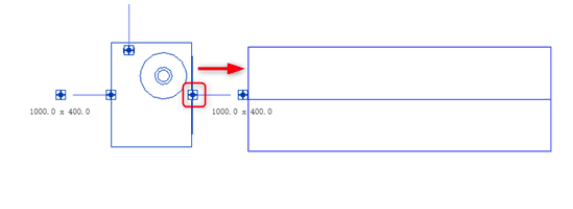

鼠標點擊風機拖拽到風管中心，風機會跟著風管顏色變化，如圖6所示。
圖6
