來源丨益埃畢教育
在Revit中，默認狀態下可以在當前視圖顯示當前視圖中有的顏色填充圖例，但是無法顯示全部顏色填充圖例。其實Revit并非是無法實現，可以通過修改參數來實現。

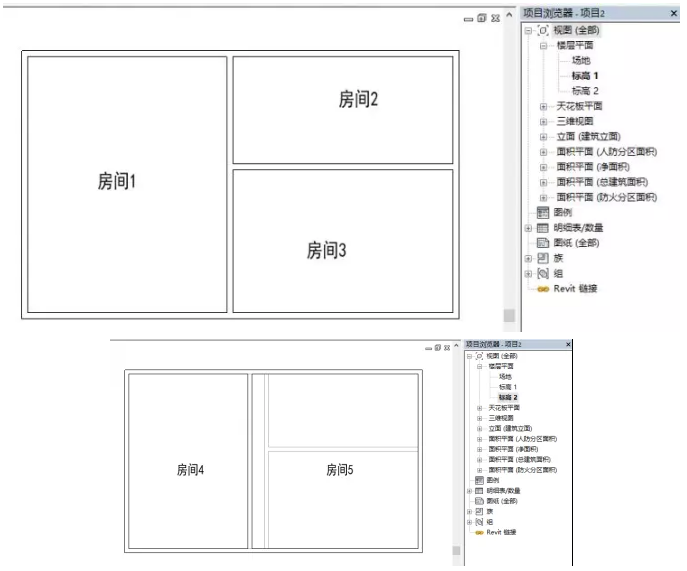

1.打開Revit，新建項目文件，分別在標高1、標高2視圖中創建不同房間,并依次命名房間1-房間5,如圖所示。

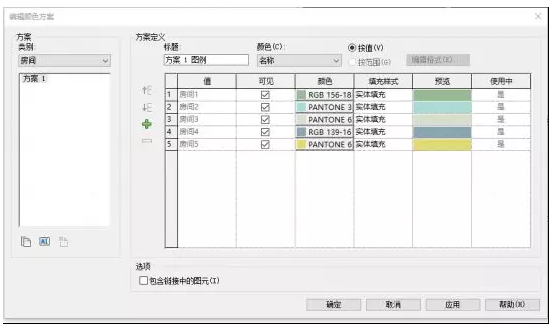

2.單擊“建筑”選項卡“房間和面積”面板“顏色方案”命令創建顏色方案，方案類別為“房間”，方案定義中設置顏色分類為“名稱”,如圖所示。
3.單擊“注釋”選項卡“顏色填充”面板中“顏色填充圖例”命令，選擇空間類型和顏色方案，生成顏色填充圖例放置在視圖中,如圖所示。
4.選擇顏色填充圖例，單擊“屬性”面板“編輯類型”命令，在彈出的“類型屬性”對話框中，將顯示的值中的參數由“按視圖”改為“全部”,如圖所示。

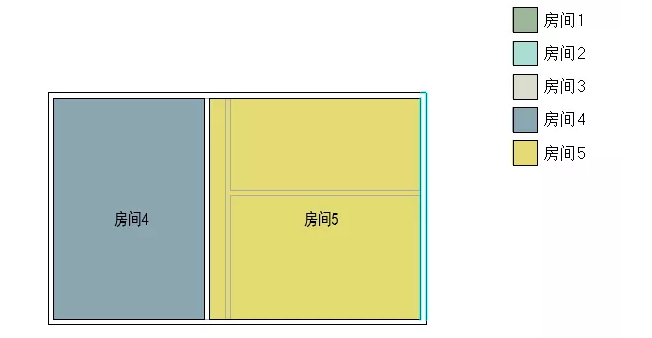

5.這樣就可以在當前視圖中顯示全部顏色填充圖例,如圖所示。
顏色方案小知識：本文以最普遍的房間顏色方案進行講解顏色方案，在使用Revit軟件過程中，設計不同空間、分區、管道或風管的過程中，也需要用到顏色方案。使用顏色方案的好處在于可以區分不同類型、不用功能的圖元，合理運用。
-END-
Revit中文網作為國內知名BIM軟件培訓交流平臺,幾十萬Revit軟件愛好者和你一起學習Revit，不僅僅為廣大用戶提供相關BIM軟件下載與相關行業資訊，同時也有部分網絡培訓與在線培訓，歡迎廣大用戶咨詢。
網校包含各類BIM課程320余套，各類學習資源270余種，是目前國內BIM類網校中課程最有深度、涵蓋性最廣、資源最為齊全的網校。網校課程包含Revit、Dynamo、Lumion、Navisworks、Civil 3D等幾十種BIM相關軟件的教學課程，專業涵蓋土建、機電、裝飾、市政、后期、開發等多個領域。
需要更多BIM考試教程或BIM視頻教程，可以咨詢客服獲得更多免費Revit教學視頻。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
