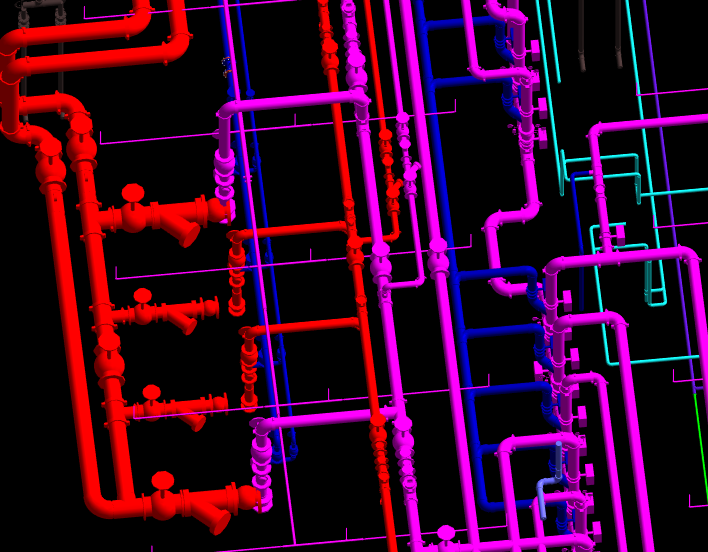

在著色模式下，管道附件一旦與管道相連接，會變成一致的顏色。項目實施的過程中，某些時刻要求需要用不同顏色將管道與管道附件區分開，這時候需要用到過濾器。一般情況下賦予管道顏色有兩種方式：第一種，通過在管道系統中對材質進行編輯；第二種，通過過濾器過濾。以下方機房為例，如圖所示為過濾前場景。

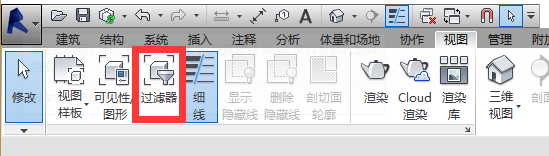

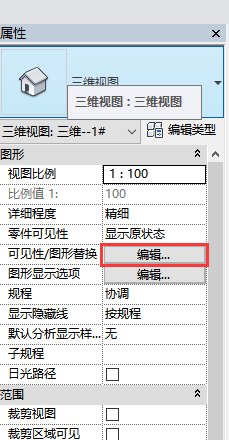

如果是第一種情況：1、單擊屬性欄中的“可見性圖形替換”，如圖所示，或者單擊視圖面板下的過濾器 。

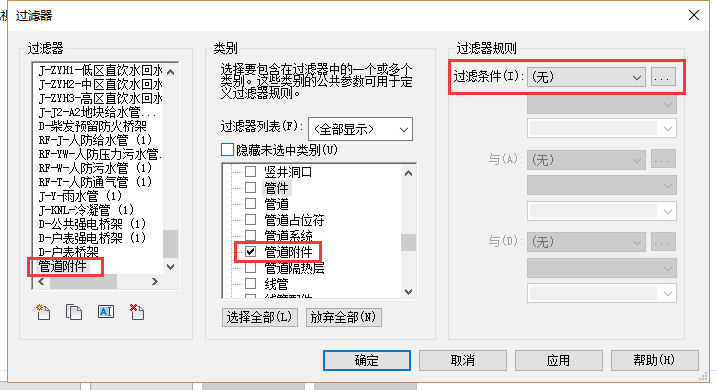

2、在彈出的對話框中選擇“過濾器”，單擊編輯/新建，創建過濾器，過濾對象選擇管道附件，過濾條件無，如圖所示。
3、創建完成后添加管道附件過濾器并修改顏色，如圖所示。

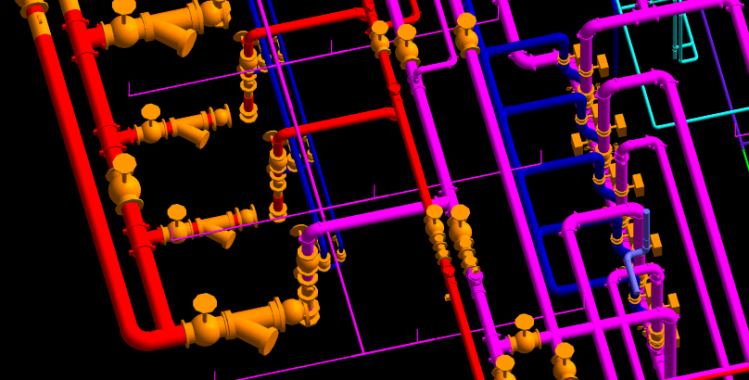

4、返回三維界面可以看到管道附件顏色已經更改，如圖所示。

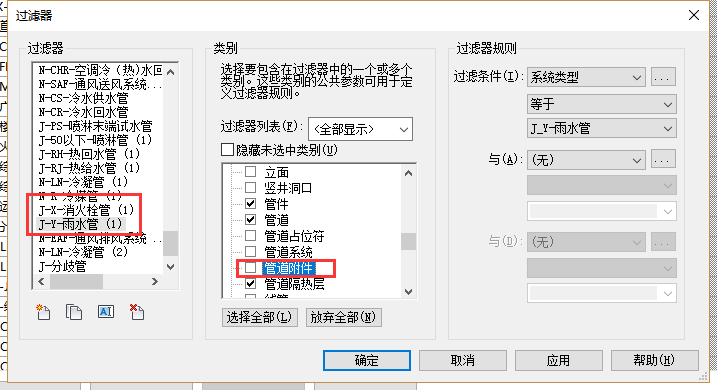

如果是第二種情況，管道顏色通過過濾器賦予，也存在兩種情況。第一種，在創建過濾器時未勾選管道附件，如圖所示。在此種情況下可按上述方法達到目的，管道附件與管道顏色并無關聯，如果二者顏色一致，可更改其中一個。

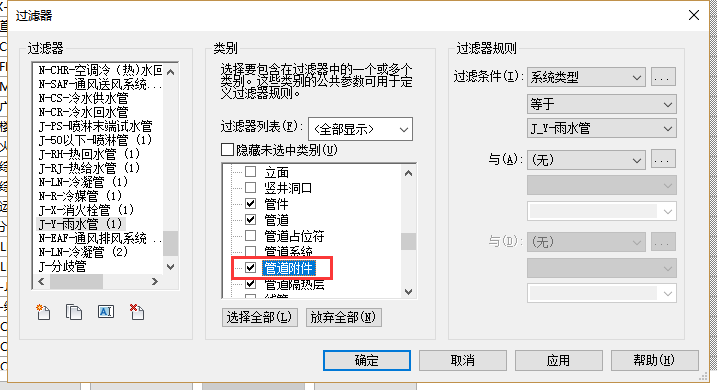

另外一種情況，創建管道過濾器的同時勾選管道附件，如圖所示。解決方法仍然是創建管道附件過濾器，但是需要將管道附件過濾器放到管道過濾器之前，如圖所示，這樣也可以達到目的，如圖所示。
區分管道附件與管道顏色的意義：在創建管道系統的時候，往往不會特意將管道與管道附件區分開，但在后期可能會有區分的需要，這時候用過濾器區分二者顏色簡單方便。
