實際生活中，有很多古建筑的構件是Revit中所沒有的，所以每一個古建筑構件都需要通過創建族的方式來構建，那么下面講解如果利用族命令創建飛檐。

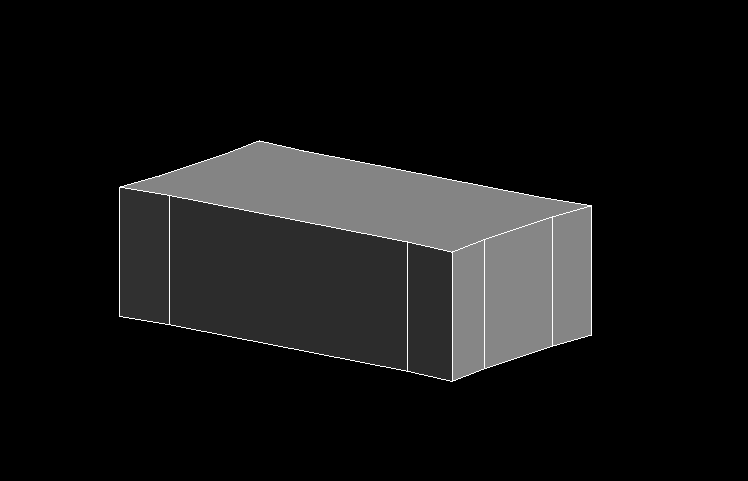

1、新建一個族樣板，利用創建下的拉伸命令，根據古建筑屋頂平面圖繪制拉伸，如圖所示。

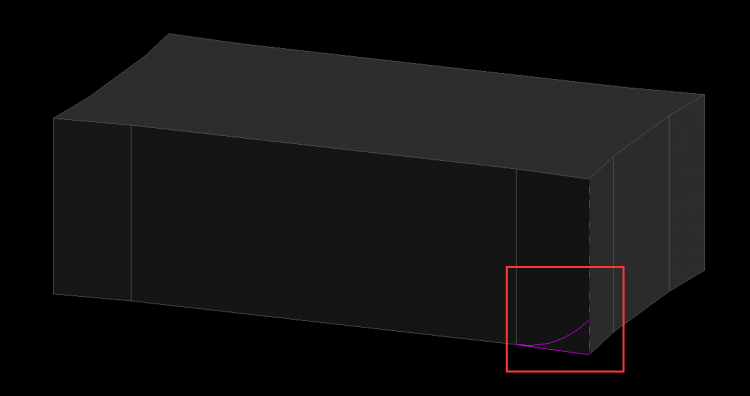

2、利用空心旋轉命令，注意空心旋轉的拾取面和軸線，紅線為拾取面，藍線為軸線，如圖所示。

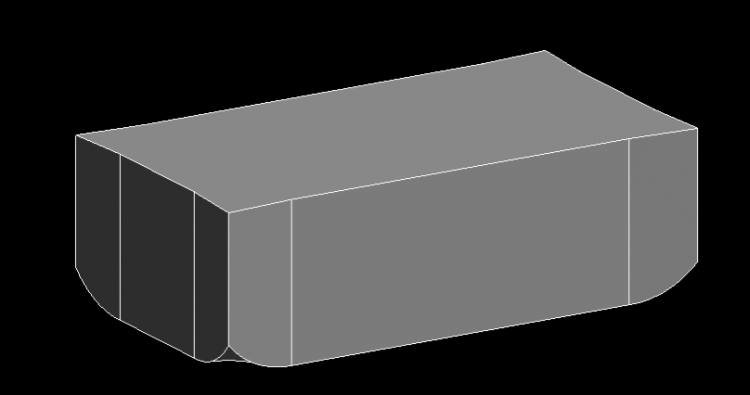

3、完成空心旋轉，另外三個角相同方法**，使四個角形成向上翹曲的線條，如圖所示。

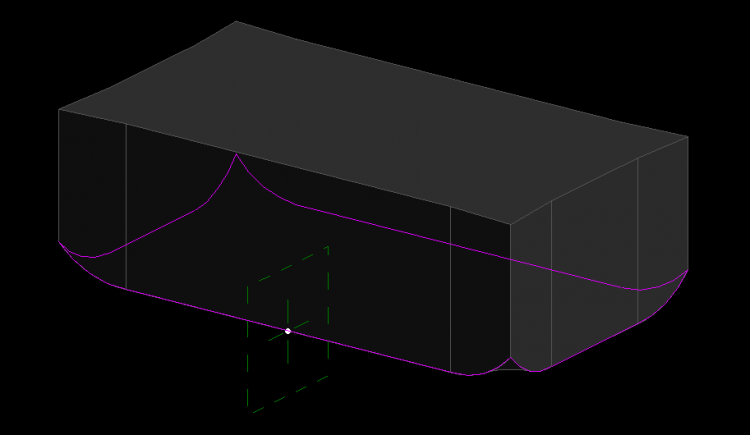

4、利用實心放樣命令，拾取飛檐邊界，如圖所示。

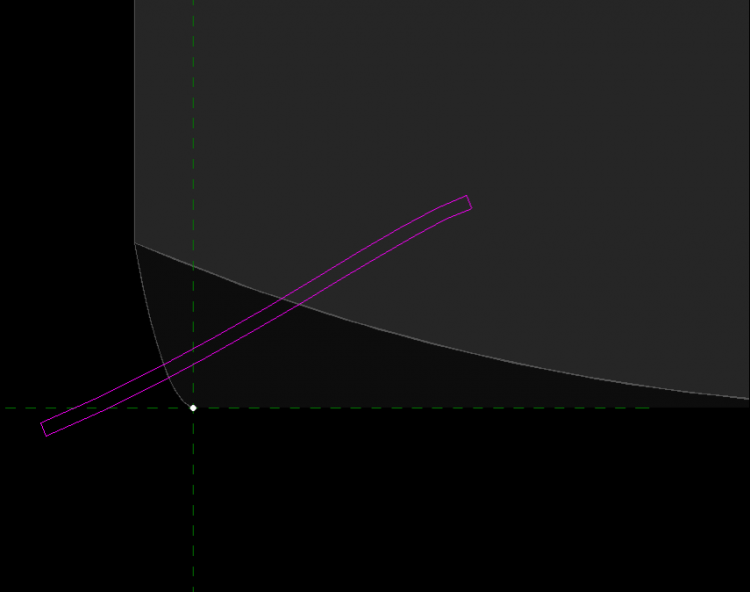

5、完成路徑，編輯放樣輪廓，如圖所示。

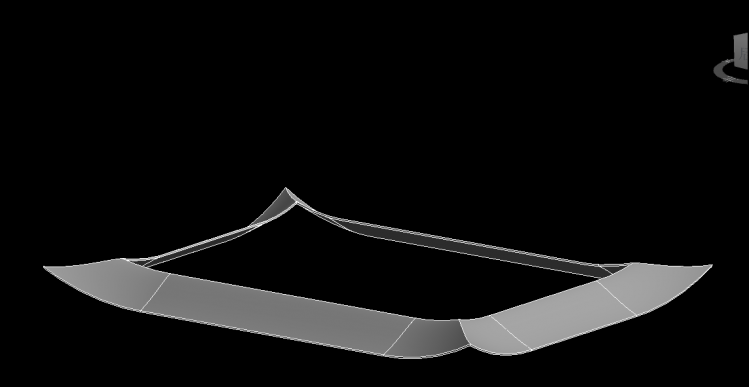

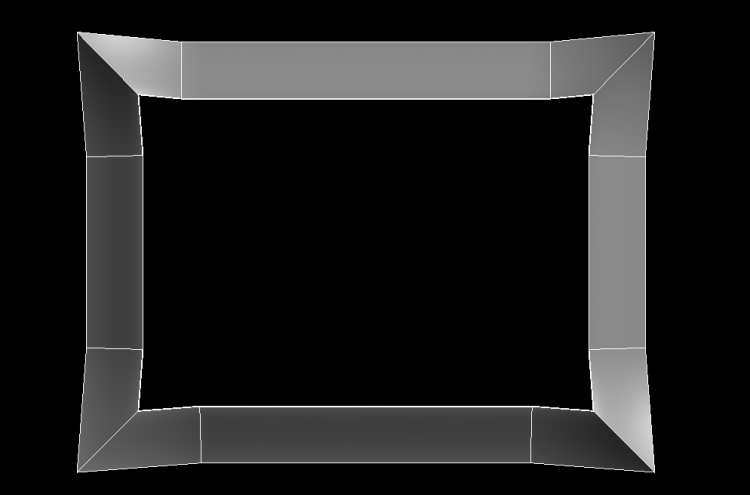

6、完成放樣，如無法放樣則需要反復調整放樣輪廓，然后完成放樣。shanchu第一步繪制的拉伸，最終飛檐效果如圖所示。
意義：Revit軟件中每個構件都是由族創建的，其中軟件中不包含的構件可以通過族和體量進行創建。那么古建筑中的飛檐還有斗拱等構件都可以通過族命令來進行創建，合理運用。
本文章內容來自(EaBIM)
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
