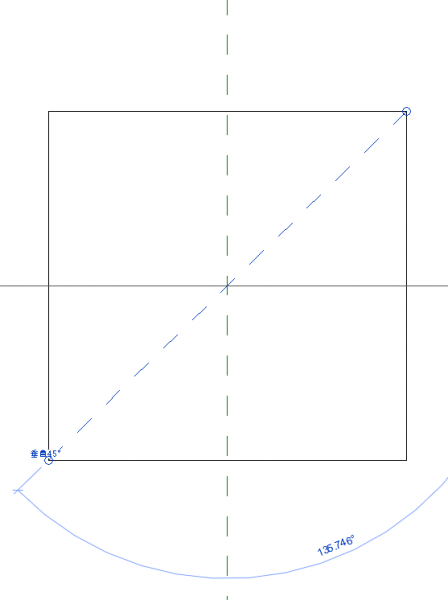

1、選擇“公制常規模型”族樣板，繪制一個正方體。切換到“參照標高”視圖，繪制一條對角參照面，并命名為“垂直45度”，如圖所示 。

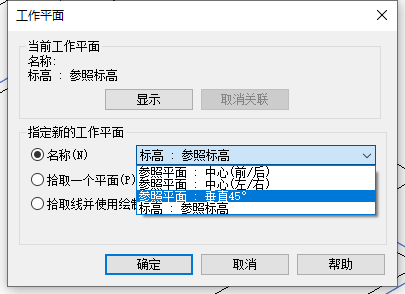

2、切換到三維視圖，視覺樣式選擇“線框”，在“創建”選項卡下選設置工作平面，選擇參照平面“參照平面:垂直45度"，如圖所示。
3、在剛才選取的工作平面上繪制參照線1 ，再次設置工作平面，拾取參照線1的二號平面（按tab切換），如圖所示。
4、垂直于參照線1做參照線2（根據實際需要找合適角度繪制），如圖所示。
5、故技重施，選取參照線2的二號平面作為工作平面，此時獲得最終成果-傾斜的參照平面，如圖所示。
意義：在制作族的時候，會出現一些在斜面上的構件、零件，而在常規平面做完后還要做旋轉調整非常麻煩，而直接設置傾斜工作平面可以快捷的做出想要的效果，并且避免了頻繁調整和報錯，有利于提高工作效率。
