在日常工作中，繪制好某單元的構件后進行復制或鏡像是經常會出現的情況。但是，在Revit中，連接了導線的電氣構件，在復制或鏡像時，則需要特別注意構件與導線同時進行復制或鏡像操作。

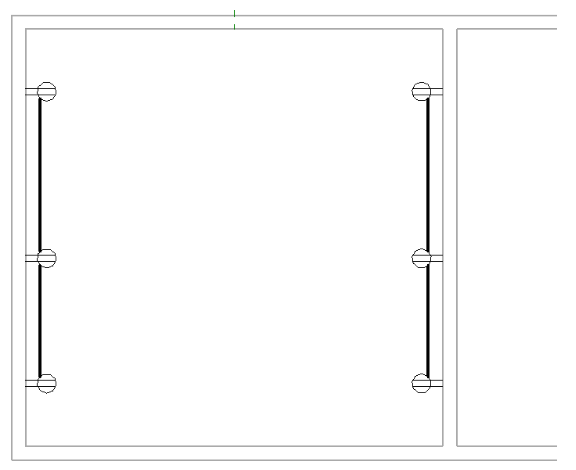

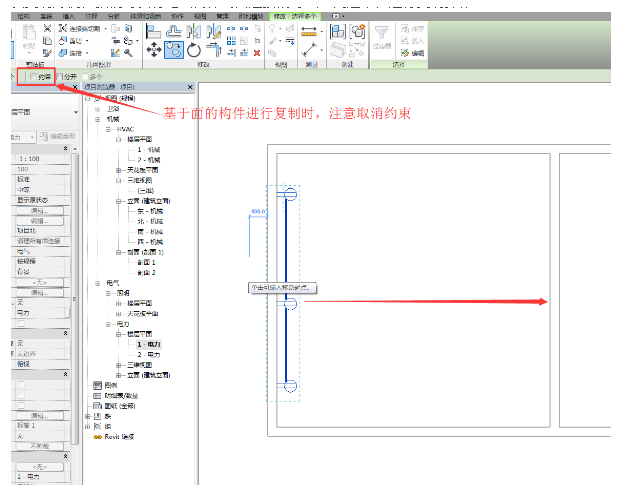

以復制為例，我們可以將電氣構件與其連接的導線一同選中，進行復制操作。

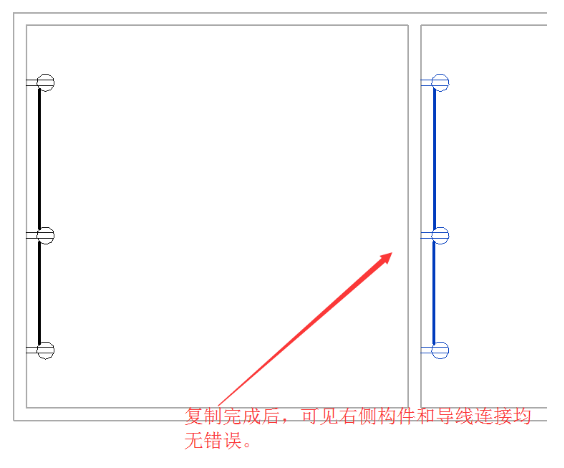

復制完成后如下圖

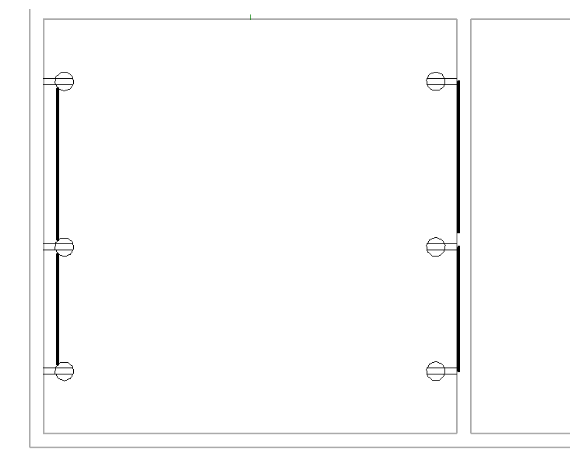

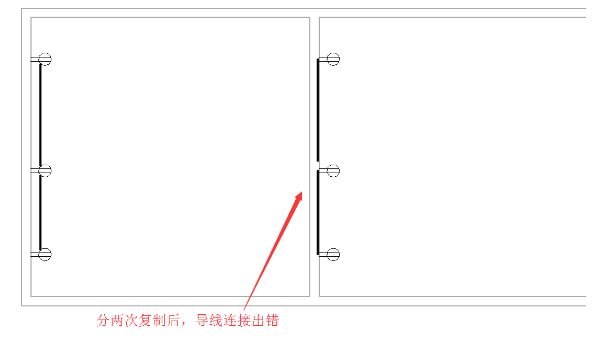

那么，如果我們把構件和導線分開兩次進行復制，則導線連接將會出錯，導致無法有效連接。
同理，使用鏡像命令時，也需注意同時進行構件和相連導線的鏡像。
同時鏡像：
分兩次鏡像
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
