Revit軟件出圖怎么隱藏內部圖紙外框線？

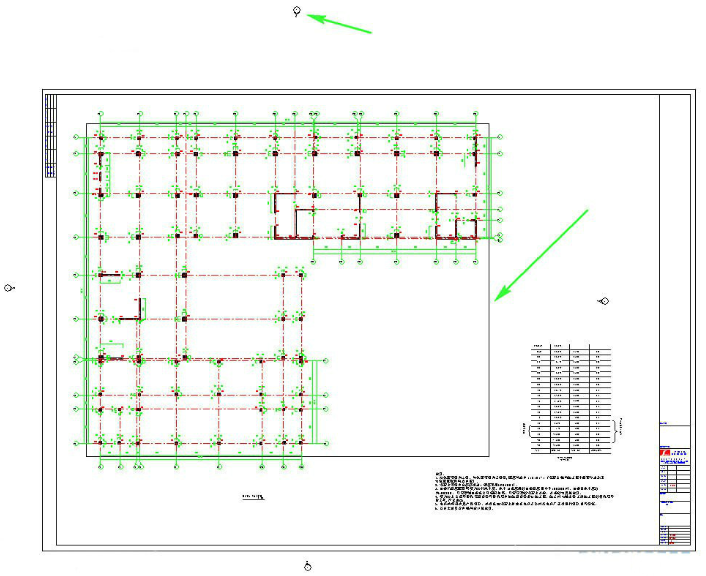

1、如上圖所示：將圖紙放置所創建好的圖框，發現放置進來的圖紙還顯示著外框線及立面視圖點。對于這個問題我們應該怎么解決呢? 解決：返回到所拖動圖紙顯示外框的圖紙平面視圖，在平面圖中需要確保“裁剪視圖”與“裁剪區域可見”這兩個工具都勾選。
01：裁剪視圖：平面圖顯示外框，能夠將所裁剪的視圖縮小

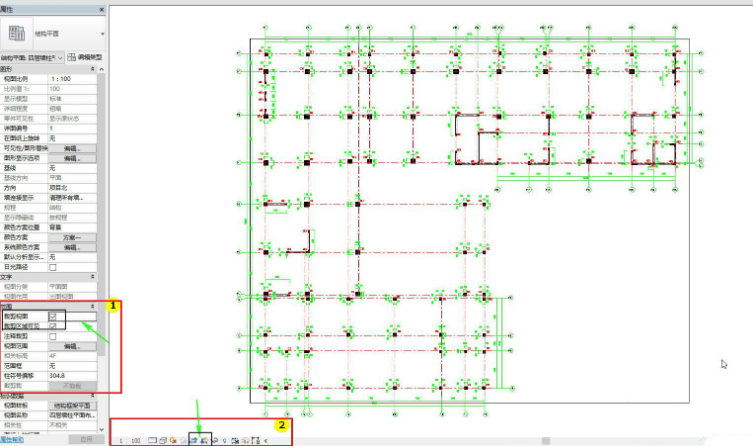

02：裁剪區域：模型裁剪區域可用于裁剪位于模型裁剪邊界上的模型圖元、詳圖圖元(例如隔熱層和詳圖線)。三維范圍穿過模型裁剪區域時，基準圖元的二維范圍(標高和軸網)將自動調整到裁剪邊界的邊緣。 當關閉裁剪區域時，不會調整基準圖元的尺寸，(“不裁剪視圖”選項)基準會以繪制它們時的原始尺寸顯示。03:操作步驟：在單獨的平面圖中可在兩個位置進行設置“裁剪視圖”和“裁剪區域”，1是屬性面板--范圍設置，2在繪圖區域底部工具欄第6、7個工具是分別控制的。

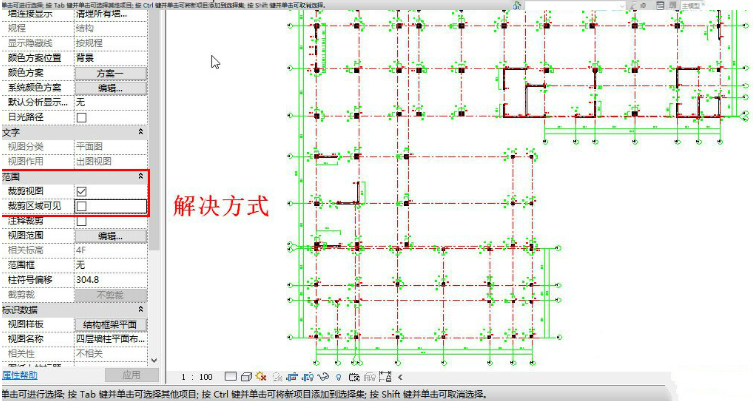

將平面圖裁剪視圖打勾并調整好，然后設置裁剪區域為不可見(也就是不打勾√)

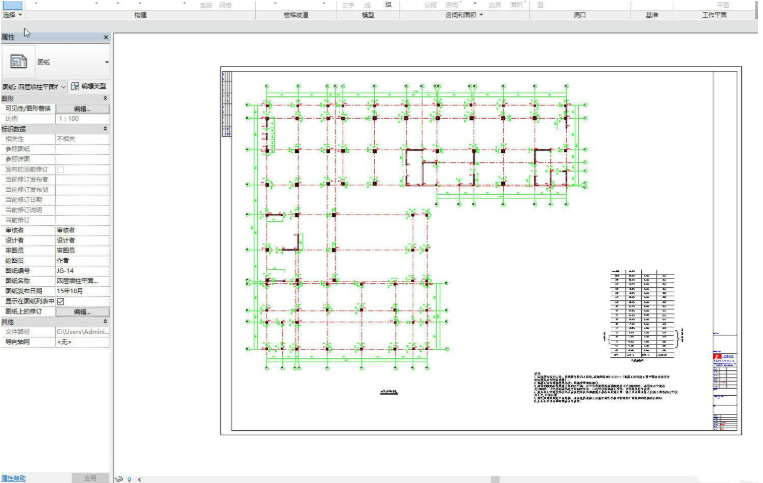

04：最后，返回創建的圖紙中查閱。
要點：圖紙所載入的視圖，無論是平、立面圖或明細表一旦有更改原先的內容，在圖紙中的平、立面圖或明細表都會自動去修改。
