在建模過程中，會出現不能在當前工作平面繪圖，那么該如何設置相對應的工作平面呢?下面來給大家進行簡單講解。
1、工作平面的設置：

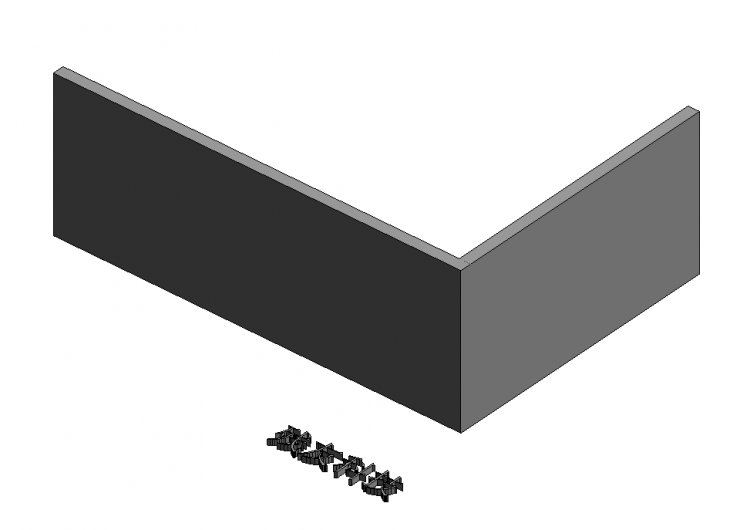

在三維視圖里，可以通過選擇或者設置工作平面來實現將不同的族或構件放置在不同物體的表面上，下面以模型文字“殘友科技”為例，Revit中默認的工作平面為樓層平面，如圖所示。

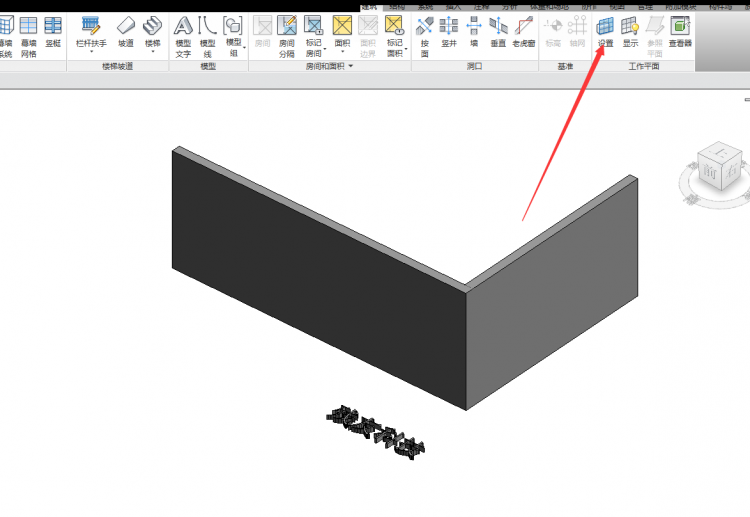

下面是工作平面的設置，點擊“建筑”選項卡下，“工作平面”面板中的“設置”命令，如圖所示。

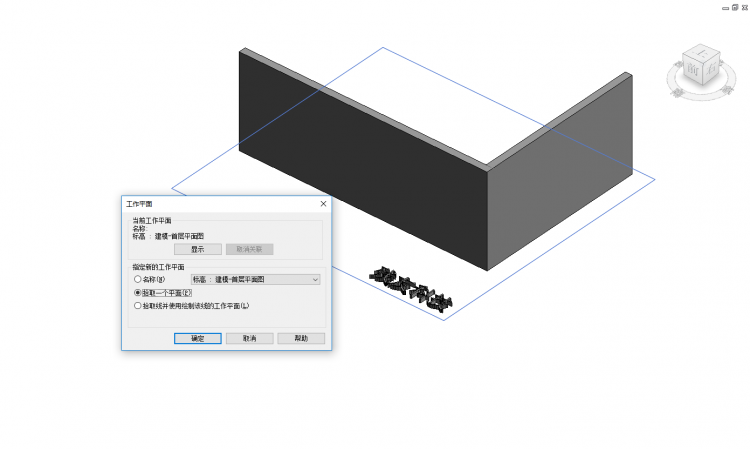

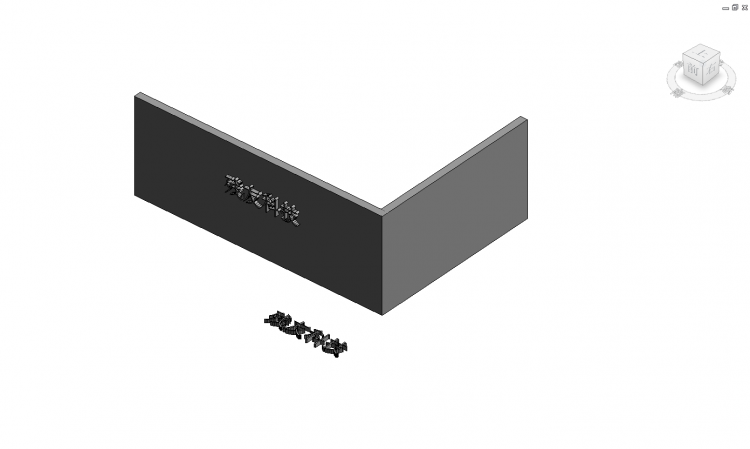

在彈出“工作平面”對話框中，選擇“拾取一個工作平面”，然后點擊需要放置的物體的面，例如墻面，然后進行模型文字的放置，如圖所示。

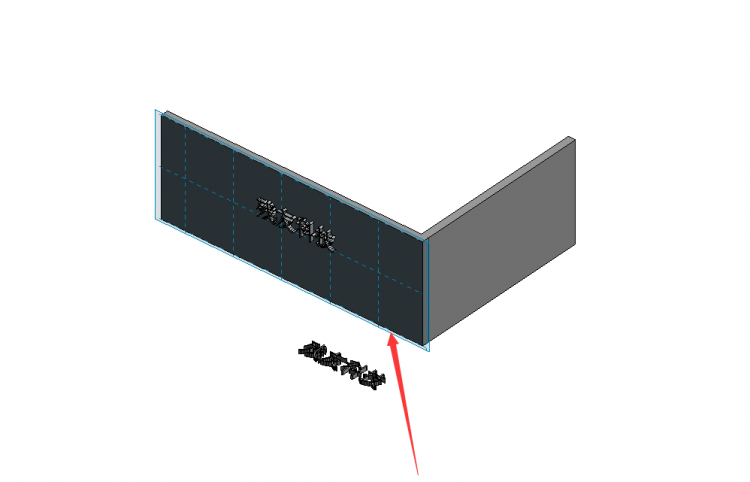

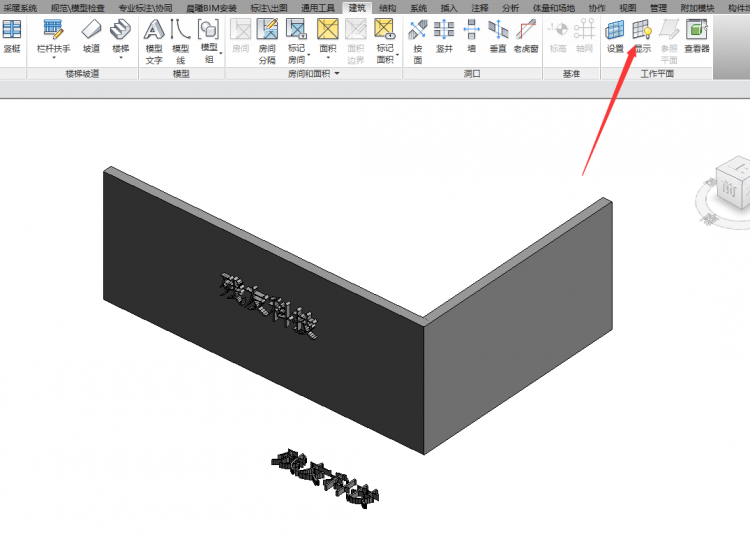

2、工作平面設置好以后，還可以用“顯示”命令來觀察設置的平面，如圖所示。

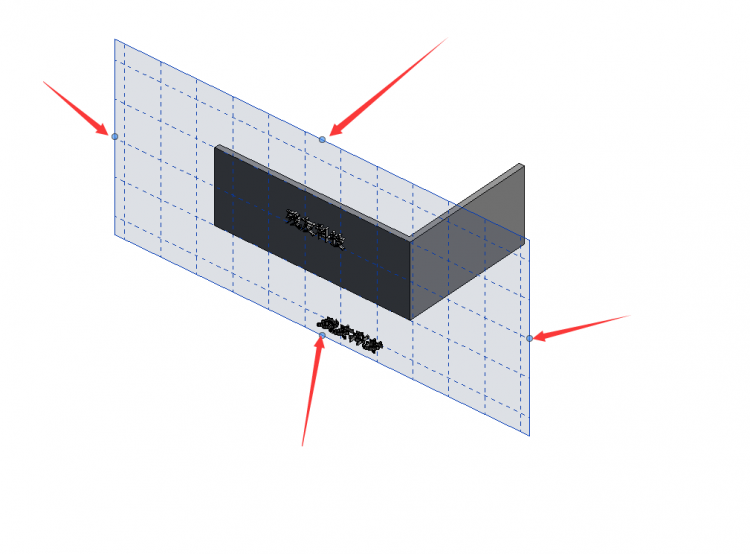

根據需求，還可以調整所設置的工作平面顯示大小，點擊工作平面，拖拉四個點即可，如圖所示。

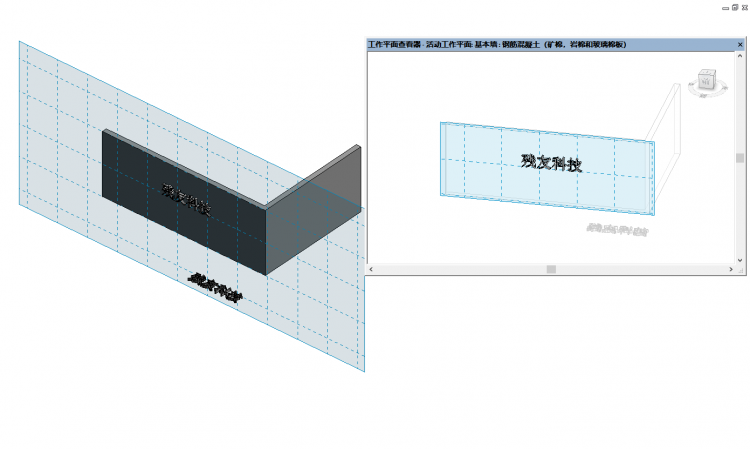

點開工作平面旁的查看器，還可以將當前平面生成一個半色調的平面圖，用來輔助工作平面的使用。如圖：
revit三維視圖的工作平面設置與使用的意義：通過學習上述文章，學習到了工作平面的設置，在創建族或者繪制圖元時，需要設置不同的工作平面來進行繪制，靈活應用。
