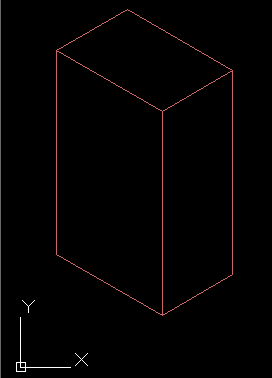

在Revit中,經常需要展示模型的三維效果,但如果直接將Revit模型三維視圖導出DWG文件,打開DWG文件顯示為三維圖形,且為線框樣式十分不美觀,其實通過創建圖紙解決這一問題。

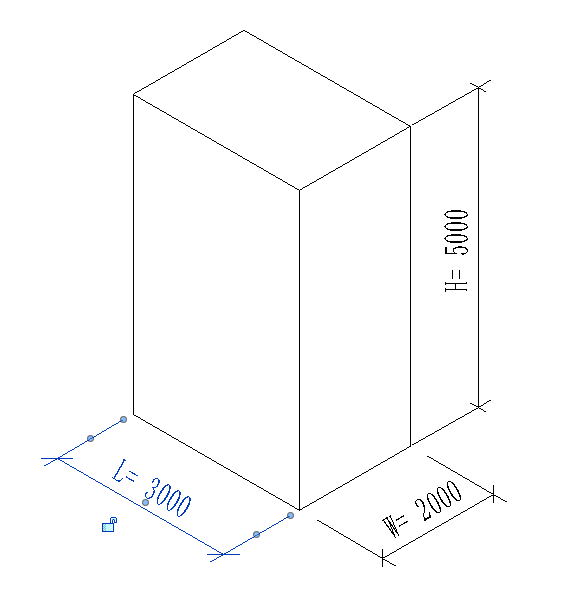

1.使用“公制常規模型”為樣板文件新建族文件,創建L=3000mm,W=2000,H=5000長方體,如圖所示。

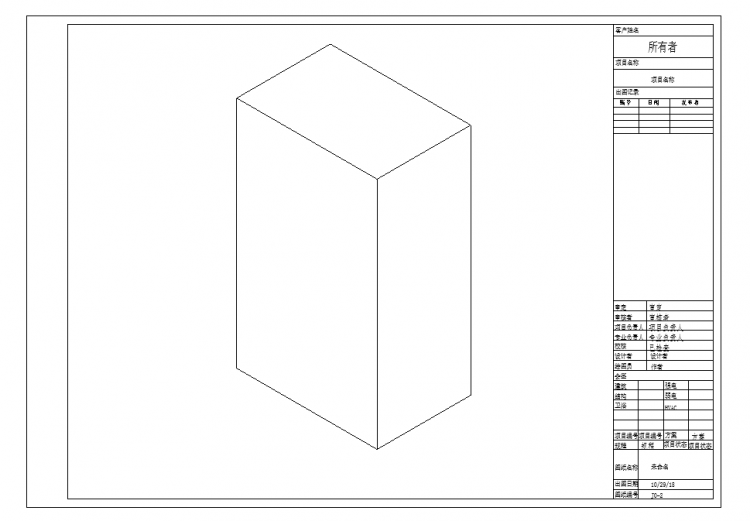

2.點擊“視圖”選項卡“圖紙組合”面板中“圖紙”命令,新建A3圖紙,并將長方體三維視圖拖至圖紙中,且三維視圖設置為隱藏線模式,如圖所示。

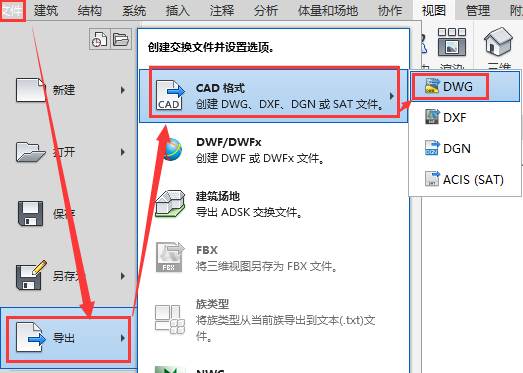

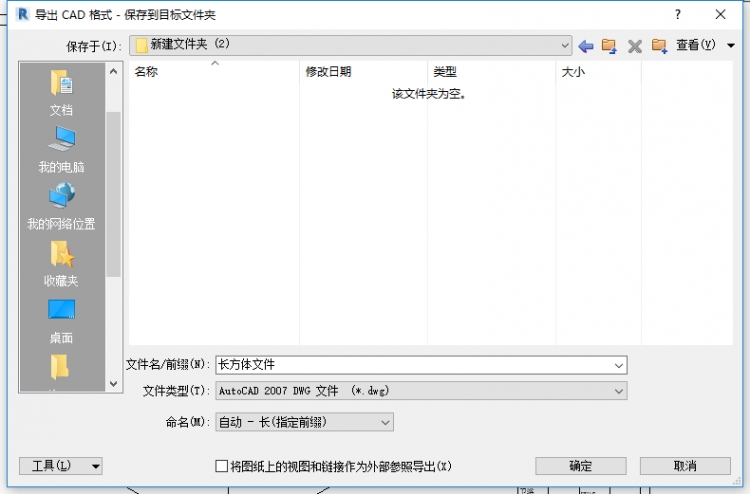

3.將圖紙視圖導出DWG文件,如圖所示。


4.打開DWG文件,查看導出DWG已經以隱藏線模式顯示,如圖所示。

Revit模型三維視圖導出DWG為二維圖形的意義:通過學習上述文章,可以了解到,有些時候需要出軸測效果圖,如果在三維圖中直接導出,會顯示為線框模式,但如果放置在圖紙中,并將其視覺樣式設置為隱藏線模式,這時導出圖紙,會以隱藏線模式顯示,用來出軸測圖更為合適,合理運用。
