對剛學習Revit軟件的小伙伴而言，計算導線長度還有點難度，那么該怎么辦呢？下面就是小編帶來的Revit計算導線長度的詳細操作內容。

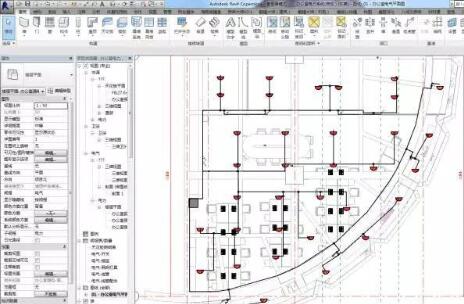

1.這里采用的方法是使用線管命令根據導線的實際走向繪制出線管模型來代替導線;
2.繪制好線管會發現線管中的導線數量是不一樣的，這樣統計出來的線管并不能滿足我們的要求，可以添加一個參數來計算出不同導線數量的線管;

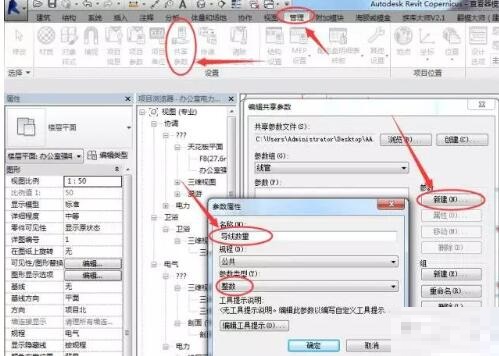

3.點擊“管理”選項下的“共享參數”命令，新建一個參數命名為“導線數量”;

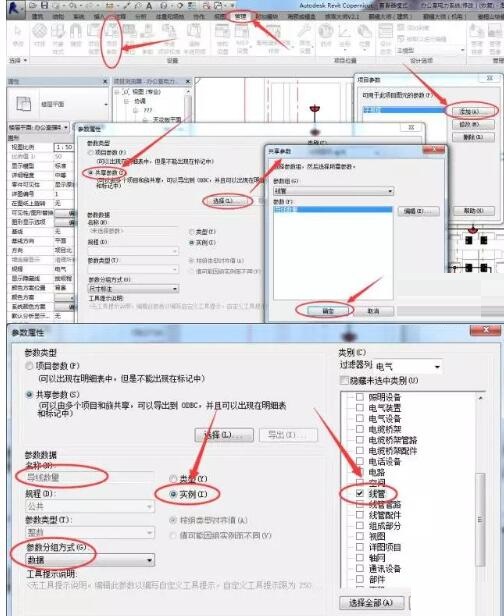

4.點擊“管理”選項卡下的“項目參數”命令，在彈出的對話框中選擇剛剛創建的“導線數量”，在類別中勾選“線管”并將其設置為“實例參數”;

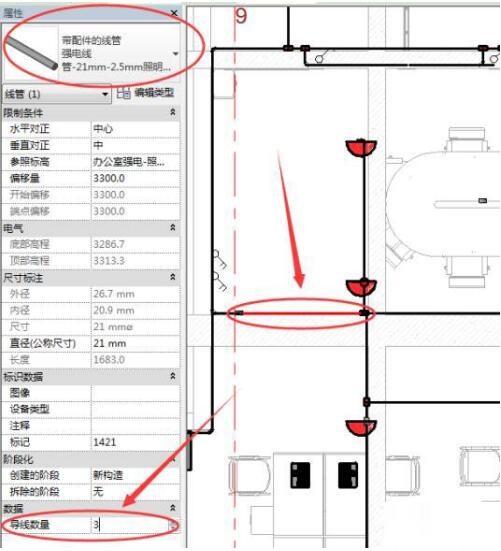

5.此時線管的實例屬性中就有了“導線數量”的參數，根據實際情況為每一根線管輸入導線數量值

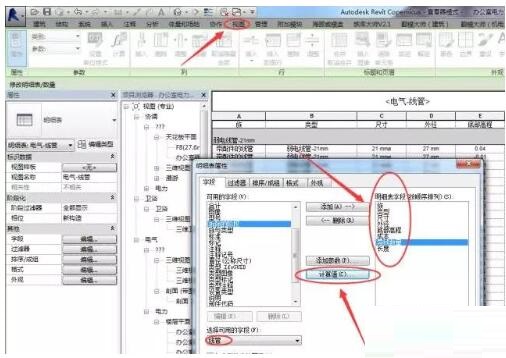

6.創建線管明細表，并添加字段;

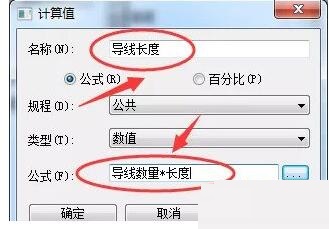

7.點擊“計算值”命令，將其名稱設置為“導線長度”，輸入公式“長度×導線數量”完成創建;

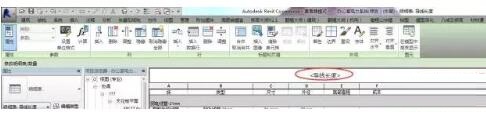

(注：此時在明細表中即可看到導線長度的統計量，但是，此方法計算的導線長度還是跟實際的值有差別，因為并沒有計算線管管件的長度，最后的值還需要增加一定的比例才行。)
以上這里為各位分享了Revit計算導線長度的詳細步驟。有需要的朋友趕快來看看本篇文章吧。
