在大多數情況下，當您放置直墻時，墻的輪廓為矩形（在垂直于其長度的立面中查看時）。如果您的設計要求其他的輪廓形狀，或要求墻中有洞口，可在剖面視圖或立面視圖中編輯墻的立面輪廓。

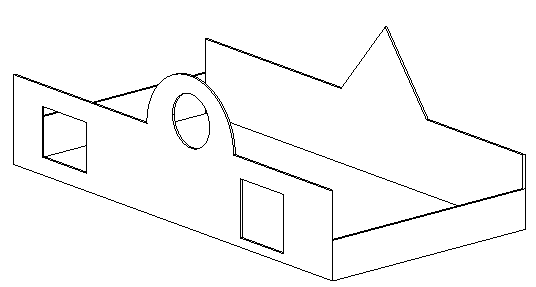

帶有非矩形的墻和剪切的洞口的設計
注： 不能編輯平面中弧形墻的立面輪廓。若要在弧形墻中放置矩形洞口，請使用“墻洞口”工具。
編輯墻的輪廓
在繪制區域，選擇墻，然后單擊“修改 | 墻”選項卡
“模式”面板
“編輯輪廓”。如果活動視圖為平面視圖，則將顯示“轉到視圖”對話框，提示您選擇相應的立面視圖或剖面視圖。
當相應的視圖打開時，墻的輪廓會以洋紅色模型線顯示。
使用“修改”和“繪制”面板上的工具根據需要編輯輪廓。
提示： 進入草圖模式后，在移動和編輯矩形時，將顯示基準面以指示這面墻原始的形狀和尺寸。如果所繪制的線捕捉到基準面，則線的端點將會自動與平面對齊，除非已將它們的鎖定明確取消。 如果取消了對繪制線的鎖定，則可以獨立于基準面來修改它們。如果退出了草圖模式，且繪制線依然對齊，當移動基準操縱柄時，繪制線也會同時移動。
刪除線，然后繪制完全不同的形狀。
拆分現有線并添加弧。
繪制洞口。
完成后，單擊
（完成編輯模式）。
注： 如果要將已編輯的墻恢復到其原始形狀，請選擇該墻，然后單擊“修改 | 墻”選項卡 “模式”面板
（重設輪廓）。
創建中部-端面
編輯跨多個標高的墻的立面輪廓并創建槽（如下所示）時，新的垂直邊表示側柱（其在 Revit 中稱為中部-端面）。其他墻可以形成與中部-端面的轉角連接。

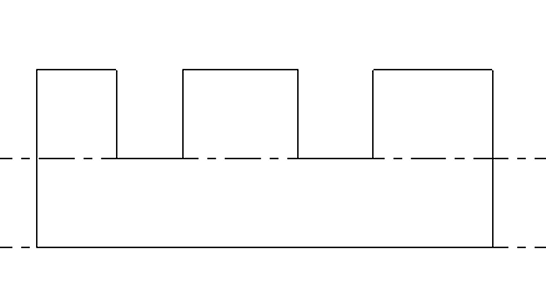

為創建槽而進行了編輯的墻立面輪廓
三維視圖中已編輯的墻
您還可以使用“墻洞口”工具來創建中部-端面。
