這種樓梯只需要在繪制時,分成三段直梯來繪制即可。

點擊建筑選項卡中的樓梯按鈕,類型選擇為整體澆筑樓梯。

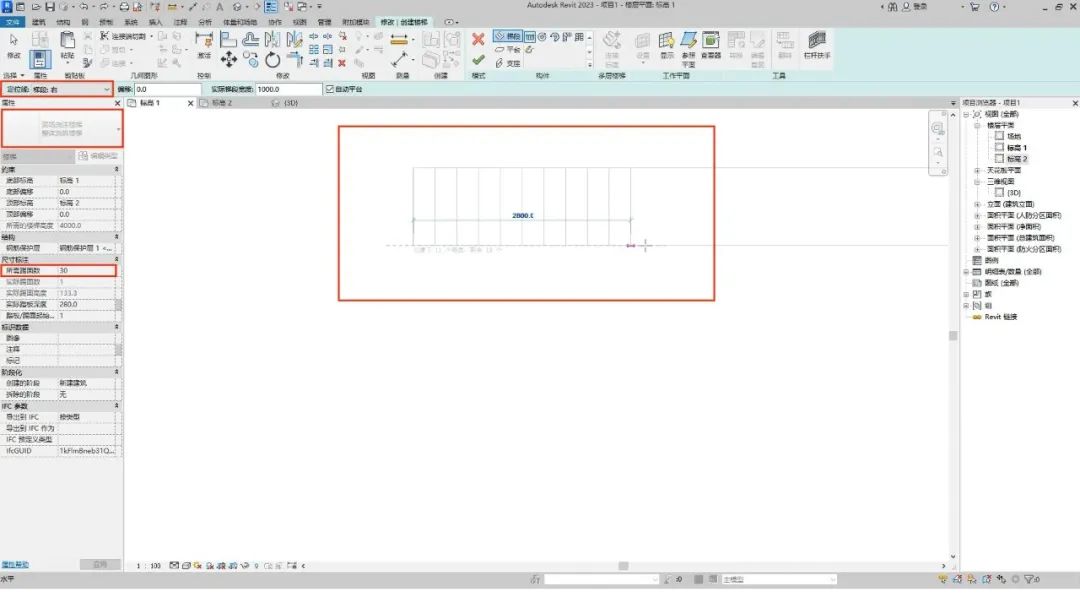

所需踢面數修改為30,定位線修改為梯段:右。

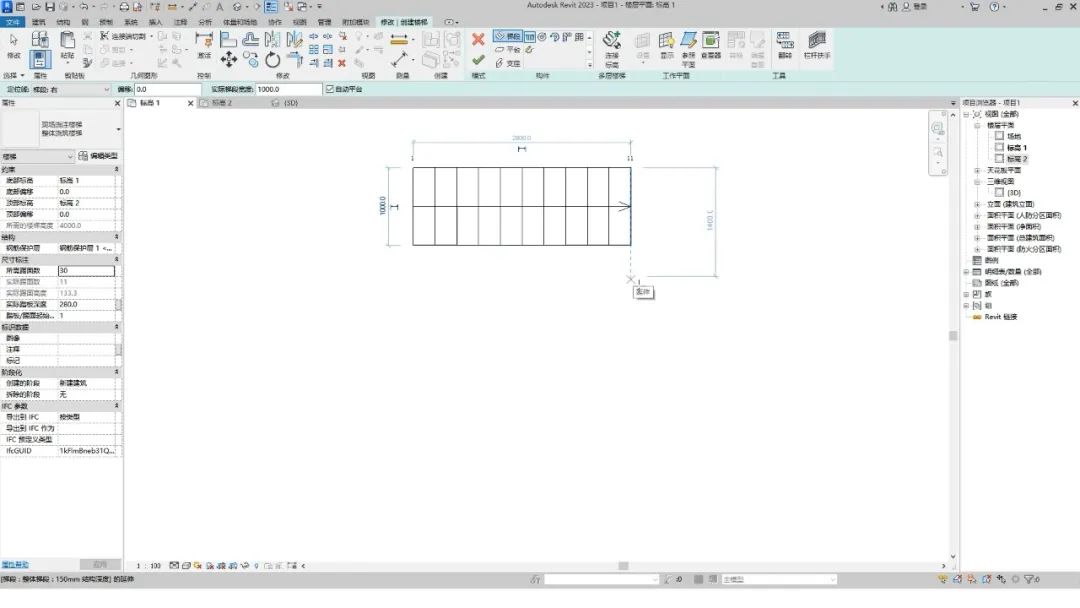

先繪制第一段梯段。

然后是第二段。
這里我們需要注意的是,要對齊第一段梯段的外邊緣進行繪制,會有這條藍色虛線提示。

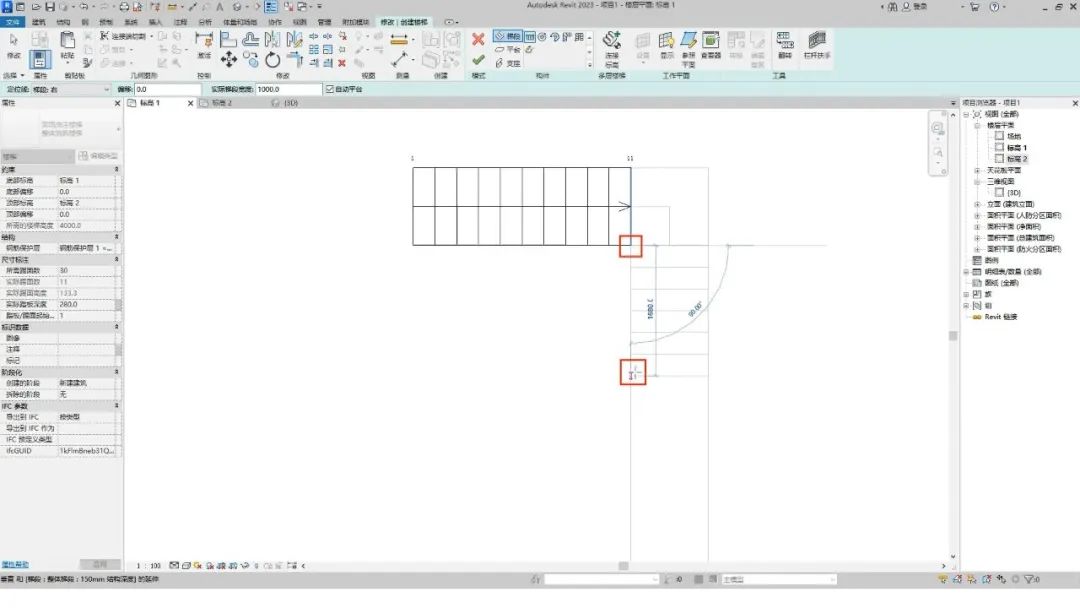

我們從端點開始繪制。

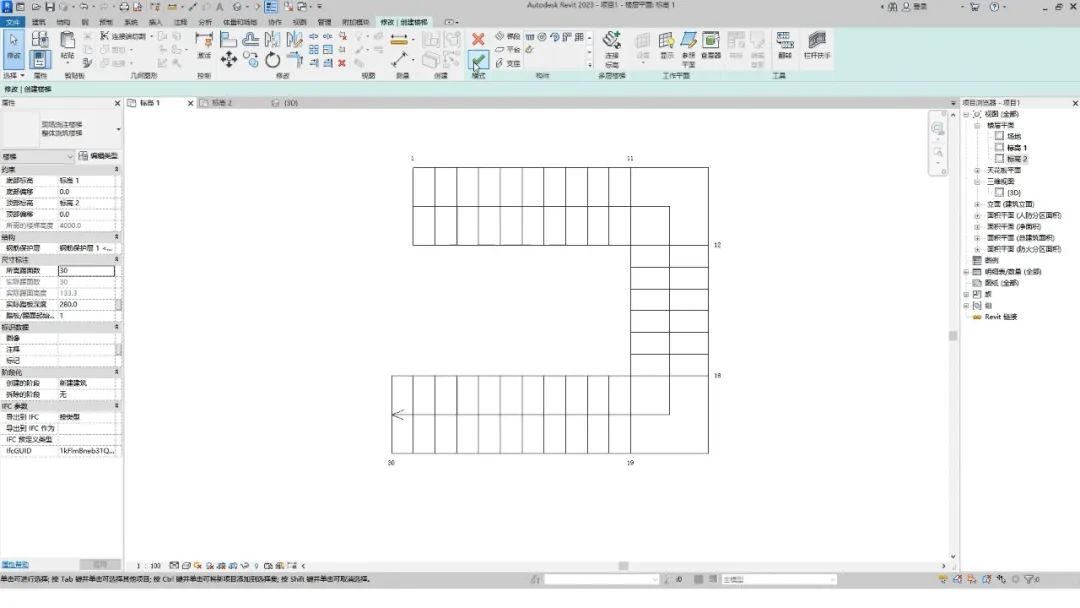

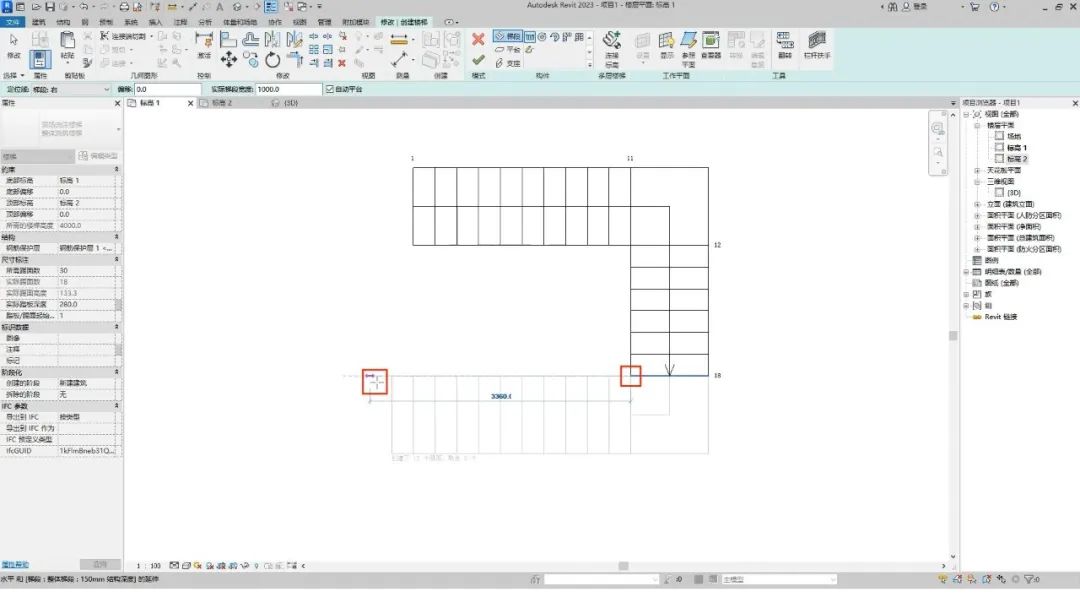

接著是第三段,也要注意對齊邊緣進行繪制。

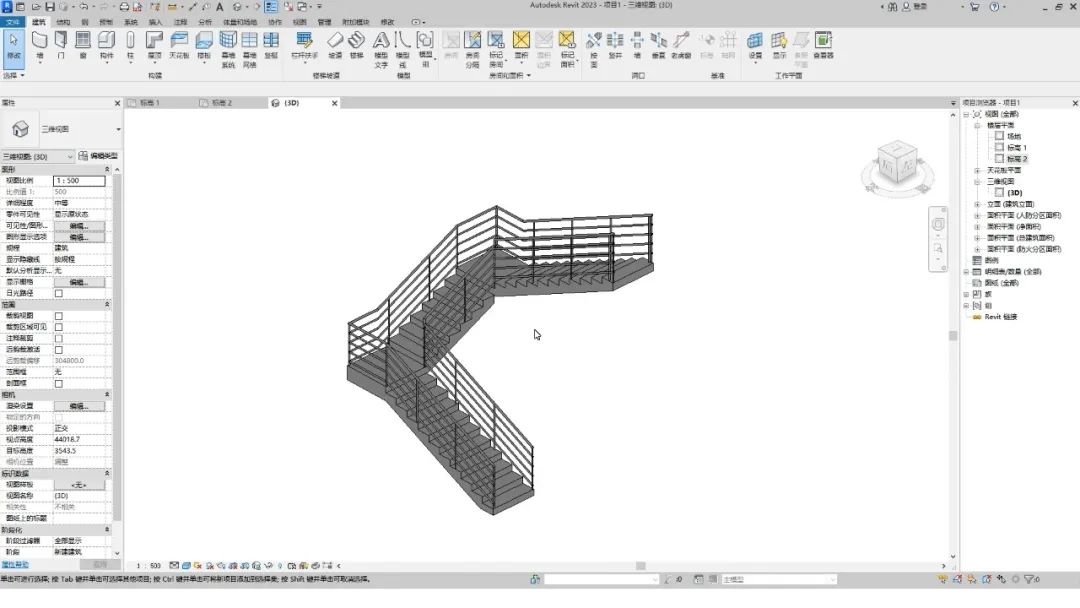

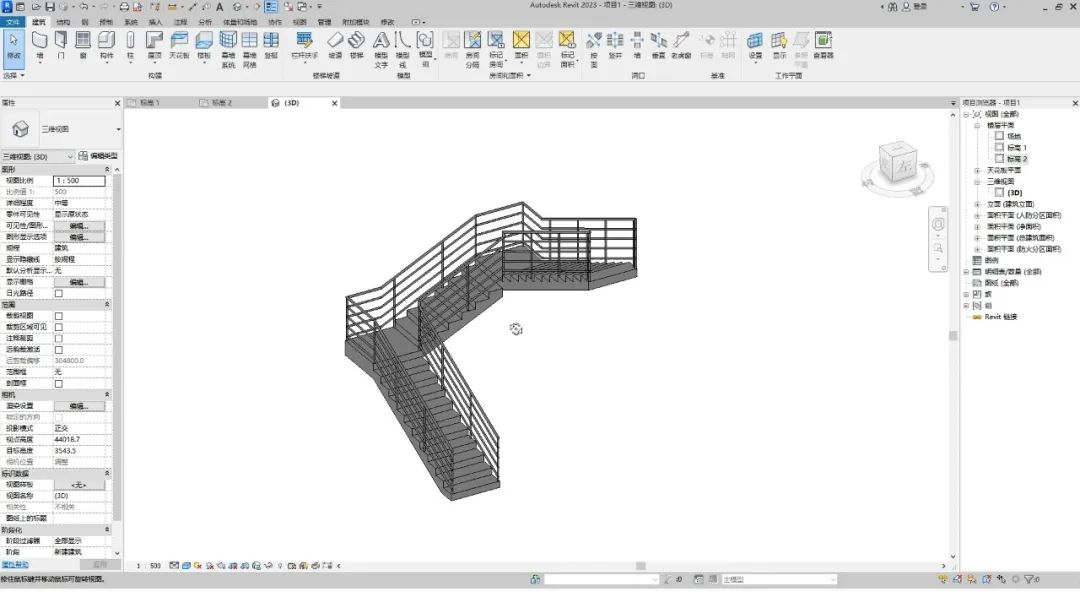

點擊完成按鈕,切換到三維視圖觀察一下。

完成。
