AutoCAD Electrical 使用文本文件 WD.ENV 在程序中定義不同的環境設置。
代碼格式：環境代號 , 設置 , 描述 （用逗號隔開）。
注： 如果行中的第一個字符為星號“*”，則程序將忽略該行。
在替換“wd.env”文件前最好先進行備份！
一、環境文件位置（不同的安裝路徑和系統存儲的位置不一直）
我們可以通過如下方法獲得環境配置文件WD.ENV的默認存儲位置

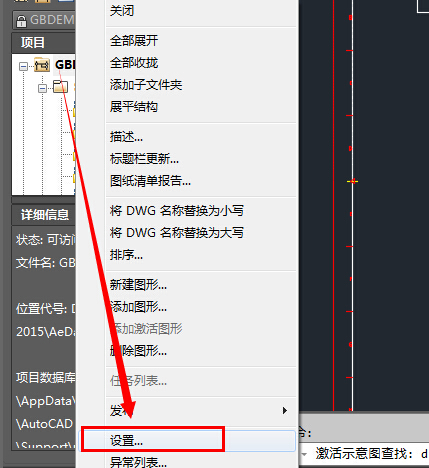

1、右鍵項目，選擇“設置”

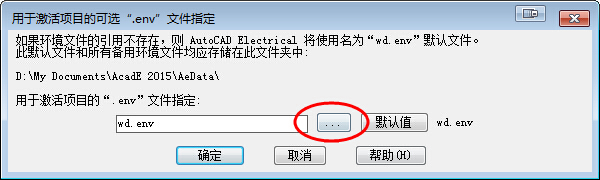

2、點擊環境文件
3、點擊瀏覽按鈕

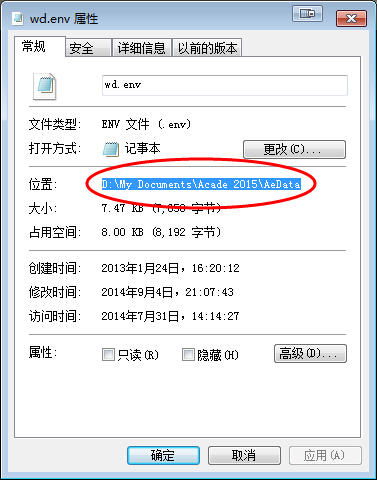

4、右鍵“wd.env”選擇屬性
5、復制路徑

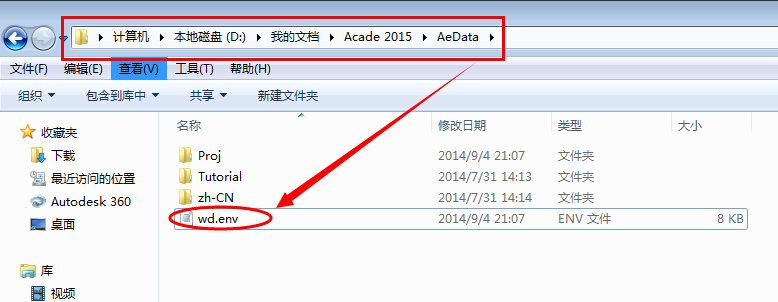

6、將復制的路徑“粘貼”到地址欄打開，找到“wd.env”文件
二、“wd.env”環境文件內容
| 環境代號 | 用途 |
|---|---|
| WD | 用于存儲支持文件（如對話框文件和 xls 模板）的文件夾 |
| WD_USER | 用于存儲用戶臨時文件的文件夾 |
| WD_LIB | 基本文件夾庫符號 |
| WD_USERCKTDIR | 用于存儲保存的回路的文件夾 |
| WD_PNL | 用于存儲面板布局庫符號的基本文件夾 |
| WD_CIRCBUILDER_FNAM | 回路編譯器電子表格文件名 |
| WD_INSCOMPDLG | 用于原理圖圖標菜單上瀏覽按鈕的起始文件夾 |
| WD_INSFPDLG | 用于面板圖標菜單上瀏覽按鈕的起始文件夾 |
| WD_INSCKTDLG | 用于“插入回路文件選擇”對話框的起始文件夾 |
| WD_WBLOCKDLG | 用于符號編譯器保存的起始文件夾 |
| WD_PICKLIST | 用于“從用戶文件插入元件”選項的文件名和位置 |
| PLC_ADDRESS_FORMAT | 下拉列表的默認 PLC 地址格式 |
| WD_CAT | 目錄數據庫文件 |
| WD_XCAT | 替代目錄查找并調用自定義目錄程序 |
| WD_PROJ | 默認項目文件夾 |
| WD_PICKPRJDLG | 用于“打開項目”按鈕的起始文件夾 |
| WD_OPEN_DWG | 從項目管理器打開圖形時要執行的 AutoLISP 程序或表達式 |
| WD_ZIP | “壓縮項目”命令使用的壓縮實用程序 |
| WD_PROMPT_SAVE | 使用“下一個項目圖形”或“上一個項目圖形”按鈕時觸發“保存更改”提示 |
| WD_DWF_PC3 | 換 DWF 繪圖儀配置 PC3 文件參考 |
| WD_JPG_PC3 | 替換 JPG 繪圖儀配置 PC3 文件參考 |
| WD_PNG_PC3 | 替換 PNG 繪圖儀配置 PC3 文件參考 |
| WD_PLOT2FILEDIR | 用于批量打印到文件的文件夾 |
| WD_SAVE2FILEDLG | 用于報告的默認保存文件夾 |
| WD_SET_FILES | 用于報告 SET 文件的默認文件夾 |
| WD_MENU | “項目特性”的“項目設置”選項卡上的“默認值”按鈕使用的默認原理圖圖標菜單 |
| WD_PMENU | “項目特性”的“項目設置”選項卡上的“默認值”按鈕使用的默認面板圖標菜單 |
| WD_SLB | 于圖標菜單幻燈片支持文件的文件夾 |
| WD_SUP_ALT | 在搜索默認 AutoCAD Electrical 支持路徑之前，先搜索替代支持路徑 |
| D_ACADPATHFIRST | 在搜索 AutoCAD Electrical 路徑之前，先搜索 AutoCAD 支持文件搜索路徑 |
| WD_SCR_DLG | 替代用于腳本文件選擇對話框的起始路徑 |
| WD_MSG | 將內部提示和消息映射為特定語言 |
| WD_LASTSURF | 列出上次瀏覽條目的外部文本文件 |
| WD_PRINT_FONT | 打印報告字體名稱和可選磅大小 |
| SETQ | 在啟動時設置全局變量 |
您可以使用以下任何別名定義路徑設置：(代碼中，路徑的表達方法！)
| 別名 | 用途 |
|---|---|
| %PF_DIR% | 基本可執行文件安裝文件夾 |
| %DS_DIR% | 基本“Documents and Settings”文件夾 |
| %WD_DIR% | “wd.env”所在的基本文件夾 |
| %SL_DIR% | 用于符號庫“Libs”文件夾的基本文件夾 |
| %ACAD_SUP_FIRST% | 在 AutoCAD 支持文件路徑列表下列出的第一個路徑 |
| %ACAD_SUP_LAST% | 在 AutoCAD 支持文件路徑列表下列出的最后一個路徑 |
