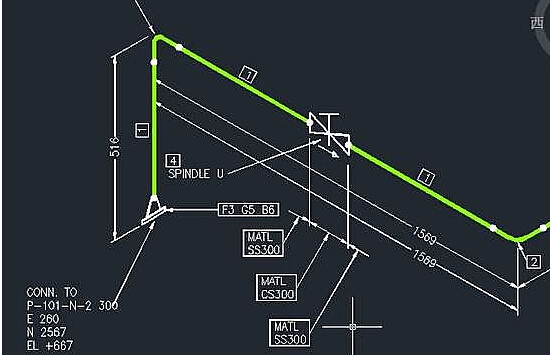

ISO 符號塊庫 IsoSymbolStyles.dwg 位于 Isometric 項目文件夾中。該項目中的所有 ISO 樣式均使用同一塊庫。

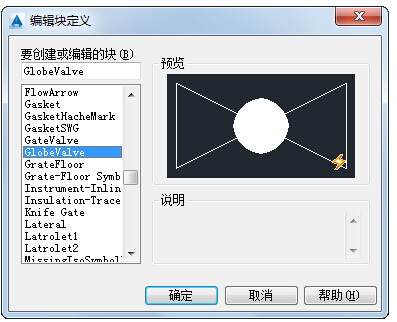

您可以打開 IsoSymbolStyles.dwg，然后使用 bedit 查看符號。
Isometric 項目文件夾還包含 IsoSkeyAcadBlockMap.xml，它可以將 SKEY 映射到符號。
在符號映射中匹配名稱時，SKEY 屬性支持通配符。例如，ELSW 和 ELBW 都可以匹配 EL??，它將映射到 ISO 符號塊名 Elbow。通配符 ? 和 * 均受支持。
如果現有符號適用于不受支持的 SKEY 值，您可以將 SkeyMap 元素復制到新行，并更改 SKEY 屬性以匹配該值。您不需要修改 ISO 塊庫。
您可以使用 AutoCAD 塊編輯器修改現有符號的圖形。“將塊另存為”允許您創建新的 AcadBlock。
若要創建 SKEY 列表，您可以使用數據管理器或等級庫編輯器將項目或元件庫數據輸出到 Excel。在 Excel 中，取消保護該工作表，然后選擇內容 ISO 符號定義列，并使用“刪除重復項”功能。
你可能還需要閱讀這篇文章：在AutoCAD Plant 3d中如何自定義ISO符號？
