在小編眼中，電氣是無比高冷的存在。因為里面鮮少存在漢字這一物種，密密麻麻填充著各類符號，好像一張道人畫的符箓，用結界把我們這類沒有學過基礎知識的凡人狠狠震開，空出一片地來，誰也走不近。
從識圖開始，我們去推開電氣的大門。

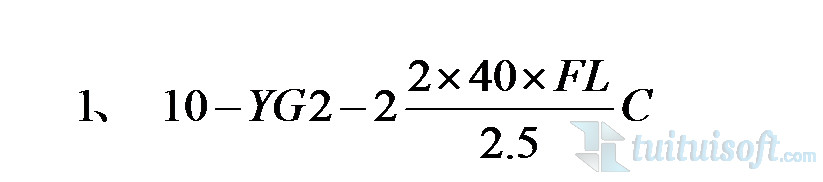

先拋出一個燈具標注。我們的目標就是——讀懂它，小case。
10——為燈具的數量
YG2-2——為燈具的型號或編號、代號
2——為每盞燈具的燈泡數
40——為每個燈泡的容量W
FL——為光源的種類(可省略)
2.5——為燈泡安裝高度m
C——為燈具安裝方式
燈具安裝方式分線吊式SW、 鏈吊式CS、管吊式DS、壁裝式W、吸頂式C、嵌入式R、頂棚內安裝CR 、支架上安裝S、 柱上安裝CL。

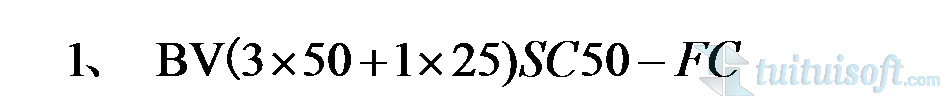

配電線路的表示：
可省略——線路編號或線路用途的符號
BV——導線型號；
3、1——導線根數
50、25——導線截面mm2
SC50——線路敷設方式及保護管管徑mm
敷設方式：
|
序號 |
敷設方式 |
標注文字符號 |
|
1 |
暗敷 |
C ( Concealed) |
|
2 |
明敷 |
E ( Exposed) |
|
3 |
穿焊接鋼管敷設 |
SC |
|
4 |
穿電線管敷設 |
MT |
|
5 |
穿硬塑料管敷設 |
PC |
|
6 |
穿阻燃半硬聚氯乙烯管敷設 |
FPC |
|
7 |
電纜橋架敷設 |
CT |
|
8 |
金屬線槽敷設 |
MR |
|
9 |
塑料線槽敷設 |
PR |
|
10 |
用鋼索敷設 |
M |
|
11 |
穿聚氯乙烯塑料波紋電線管敷設 |
KPC |
|
12 |
穿金屬軟管敷設 |
CP |
|
13 |
瓷絕緣子 |
K |
敷設部位：
序號
敷設部位
標注文字符號
1
暗敷在梁內
BC
3
敷設在柱內
CL
4
沿墻面敷設
WS或WE
5
暗敷設在墻內
WC
6
沿天棚或頂板面敷設
CE
7
吊頂內敷設
SCE
8
地板或地面下敷設
F
配電箱表示：
A3——設備編號
XL-20——設備型號
4.8——設備功率KW
知識量有點大，大家多補補身子，把它啃下來。希望下次惡補的時候大家已經能把這些熟練掌握了，小編表示將會與大家同甘共苦，絕不扯大家努力奔馳在學習道路上的后腿。一起加油嘍。
