前言

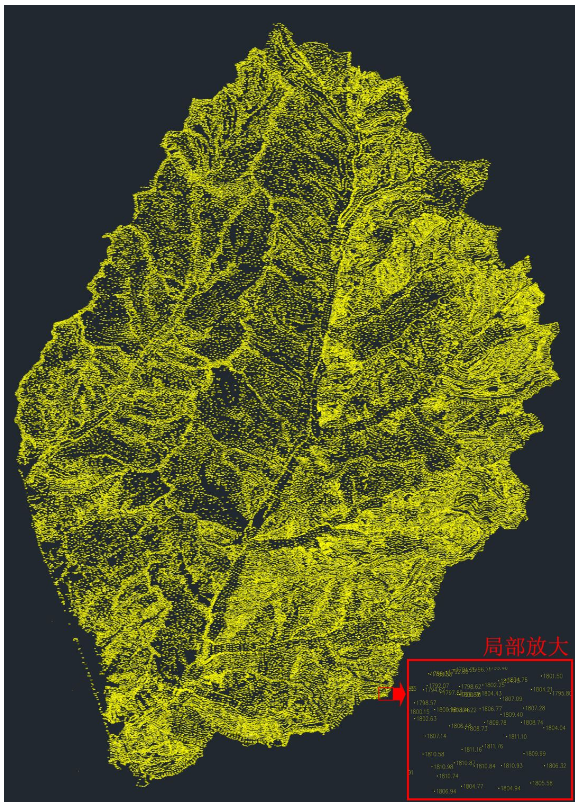

目前絕大部分地形主要以“等高線”、“高程點”兩種數據類型的CAD圖面提供，而這兩種數據類型中等高線提供的數據精度會比高程點更高。
鄰居：為什么說等高線的精度更高？
老王：因為等高線上即使是直線也會有很多高程點，所以我們必須對等高線上的點進行優化，刪除掉多余的高程點。
等高線·類型
高程點·類型
項目概況
地形面積 13.55平方公里（1355公頃）
等高線數量 2017條
等高線上點數量 6454018點
難點
每條等高線上高程點數量都很龐大，有的單條等高線上就有65000個高程點。
如果用傳統的方式獲取和生成模型，無疑會給電腦設備帶來巨大的荷載問題，有的軟件根本無法支撐高程點數量如此龐大的地形模型。
提取工具

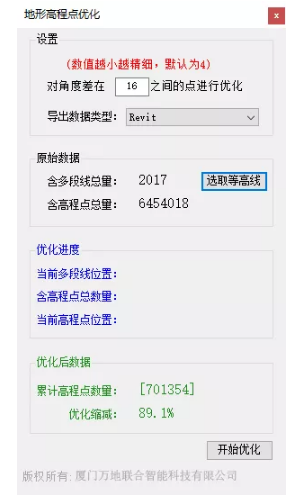

導出高程點
文檔格式 CSV(逗號分隔)(*.csv)
數據格式 X+Y+Z
數據單位 毫米(mm)
通過Dynamo導入Revit
創建地形

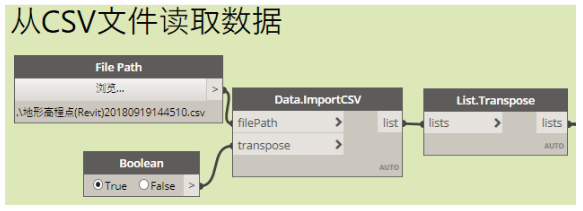

1.通過“Data.ImportCSV”讀取*.csv文件數據；

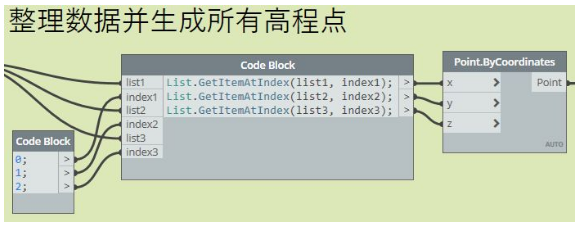

2.處理*.csv文件數據中每行的XYZ坐標值，并合并成新的高程點數列(Point)；

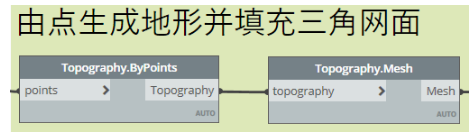

3.使用“Topography.ByPoints”將高程點數列轉換為“Topography類型”，再用“Topography.Mesh”獲取并顯示出地形上的三角網面（到此Revit中即可顯示出地形）。
創建等高線

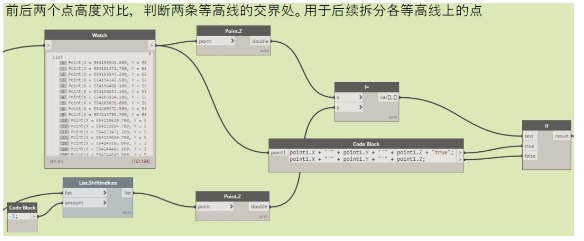

1.通過算法判斷拆開獲取每條等高線上的點，用于生成等高線；
2.使用“NurbsCurve.ByControlPoints”將以上生成的點轉成“NurbsCurve類型”；

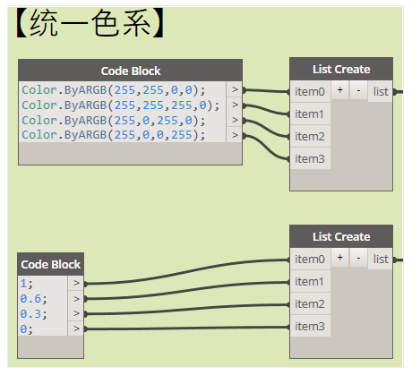

3.設置不同高程值所有覆蓋的顏色范圍值；
4.使用“GeometryColor.ByGeometryColor”將每條等高線根據不同的標高覆蓋不同的顏色。
創建高程點族實例

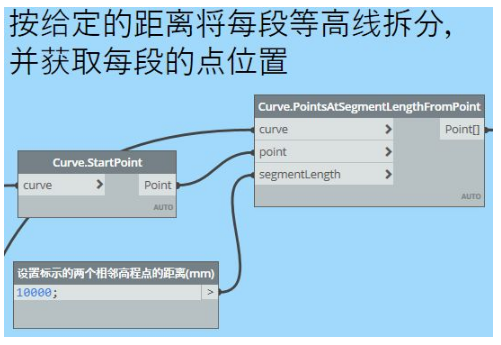

1.使用“Curve.PointsAtSegmentLengthFromPoint”將每條等高線按10米一段進行拆分，并獲取拆分位置點坐標；

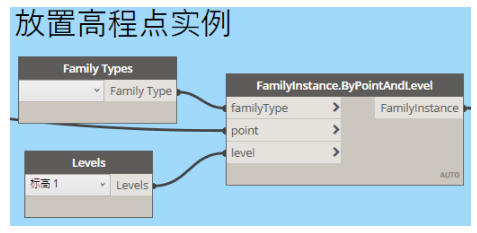

2.使用“FamilyInstance.ByPointAndLevel”在Revit中將每個拆分點坐標處放置高程點族實例；

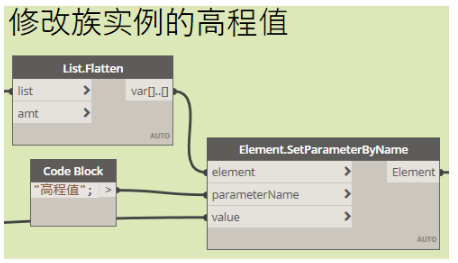

3.使用“Element.SetParameterByName”將每個高程點族實例改為對應的高程值；

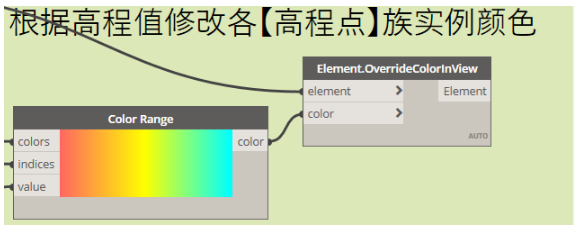

4.使用“Element.OverrideColorInView”將每個高程點族實例根據不同的標高覆蓋不同的顏色。
運行Dynamo
分別測試以下兩種數量的地形:
整體地形高程點數量：701354點
（預計1.5小時）
局部地形高程點數量：151194點
（預計0.5小時）
具體運算時間電腦配置而定。
很長一段時間過后
生成效果

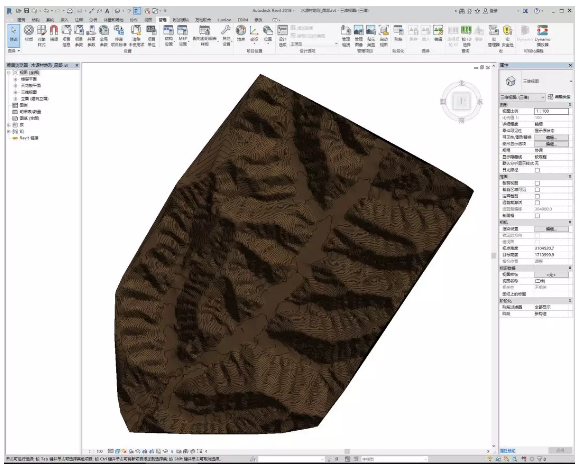

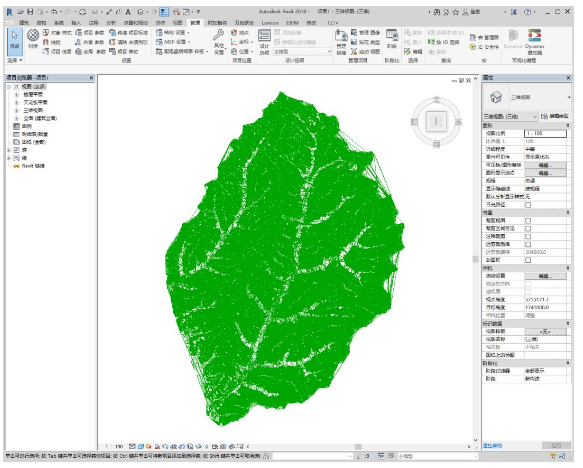

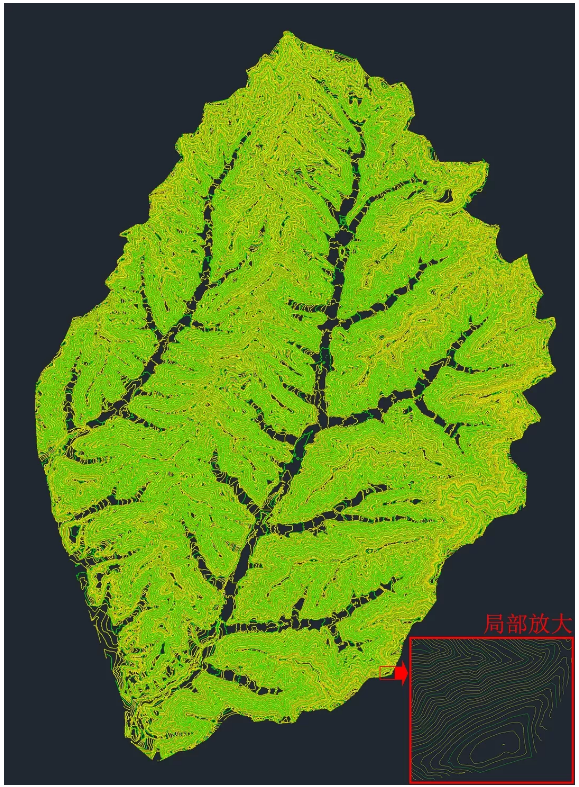

整體效果

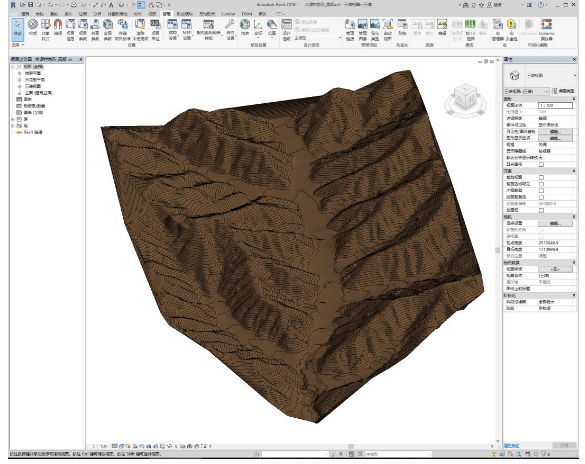

局部·常規色

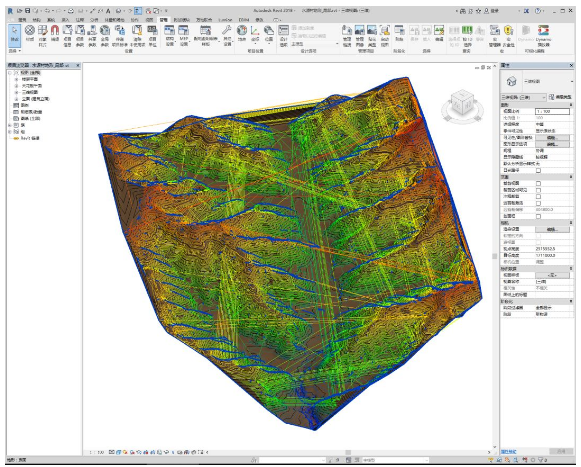

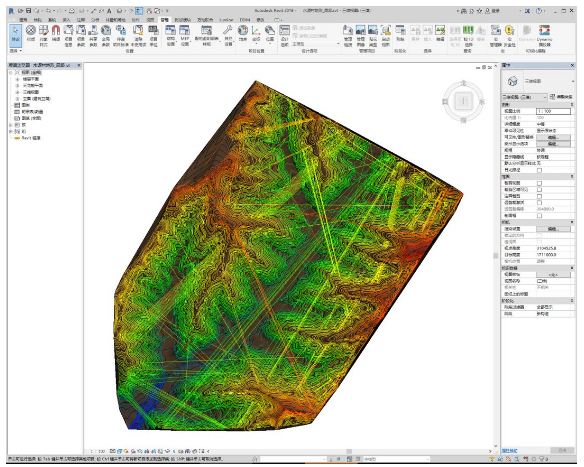

局部·彩色

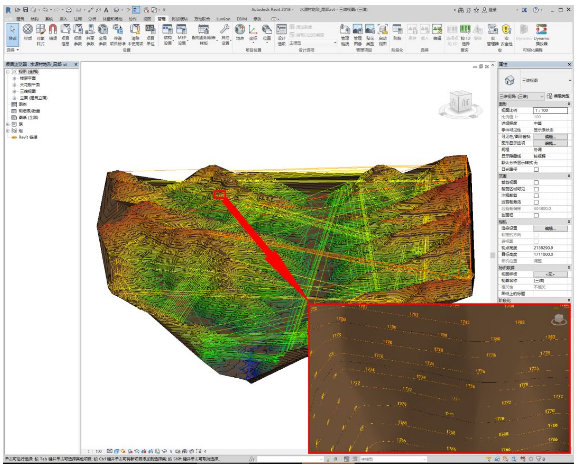

高程點·放大
