本文源自微信公眾號：3DMax教程資源

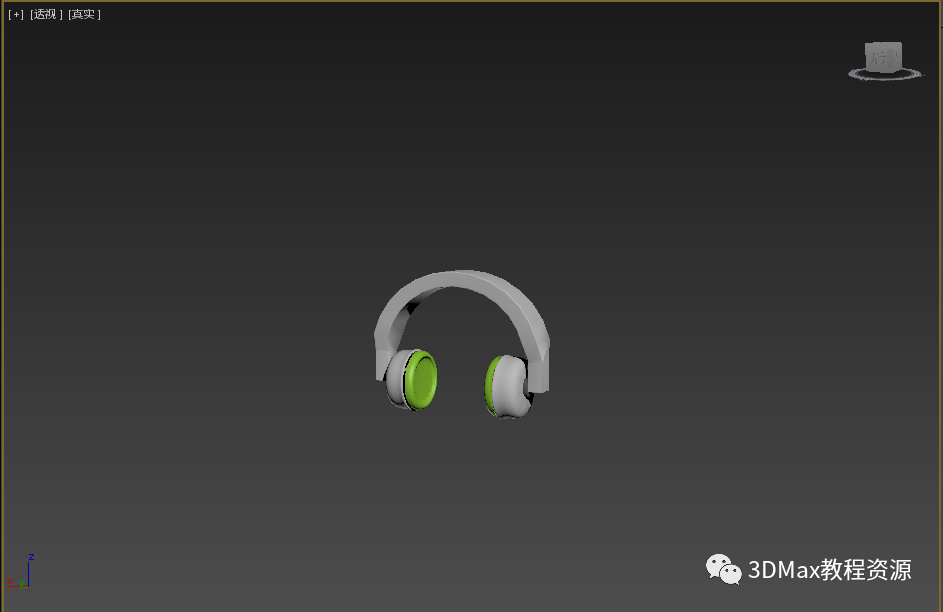

最終效果

圖文教程

01

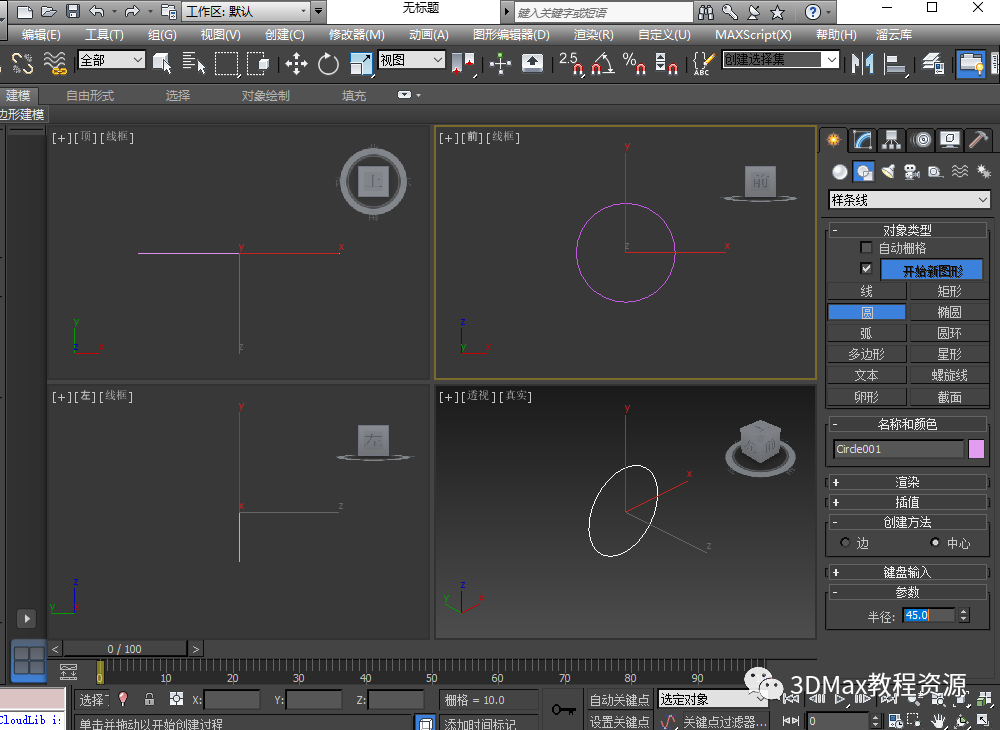

在前視圖畫一個圓，半徑可以設置為45，如圖所示。

02

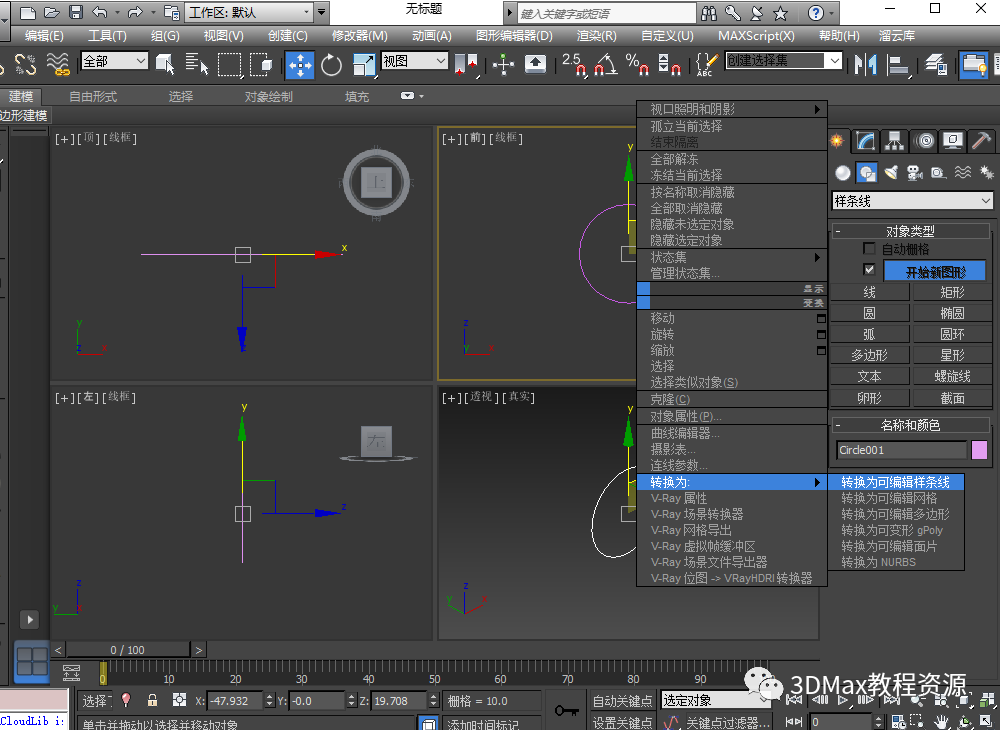

將這個圓單擊鼠標右鍵轉化為可編輯樣條線，如圖所示。

03

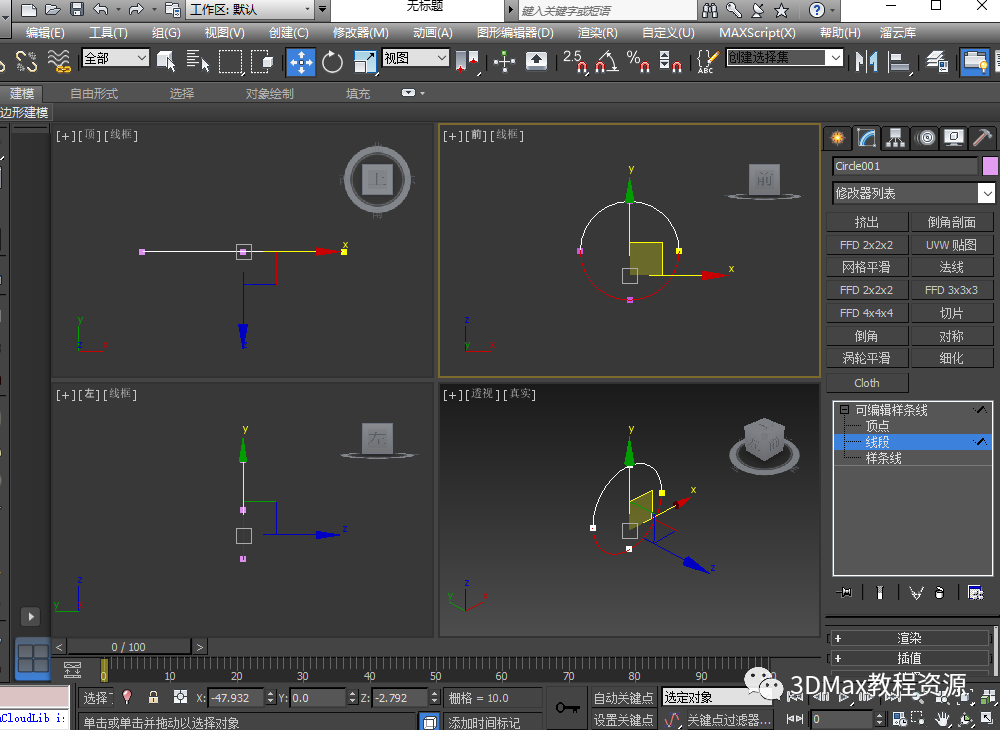

選擇可編輯樣條線下的線段命令并且選中如圖中所示線段，如圖所示。

04

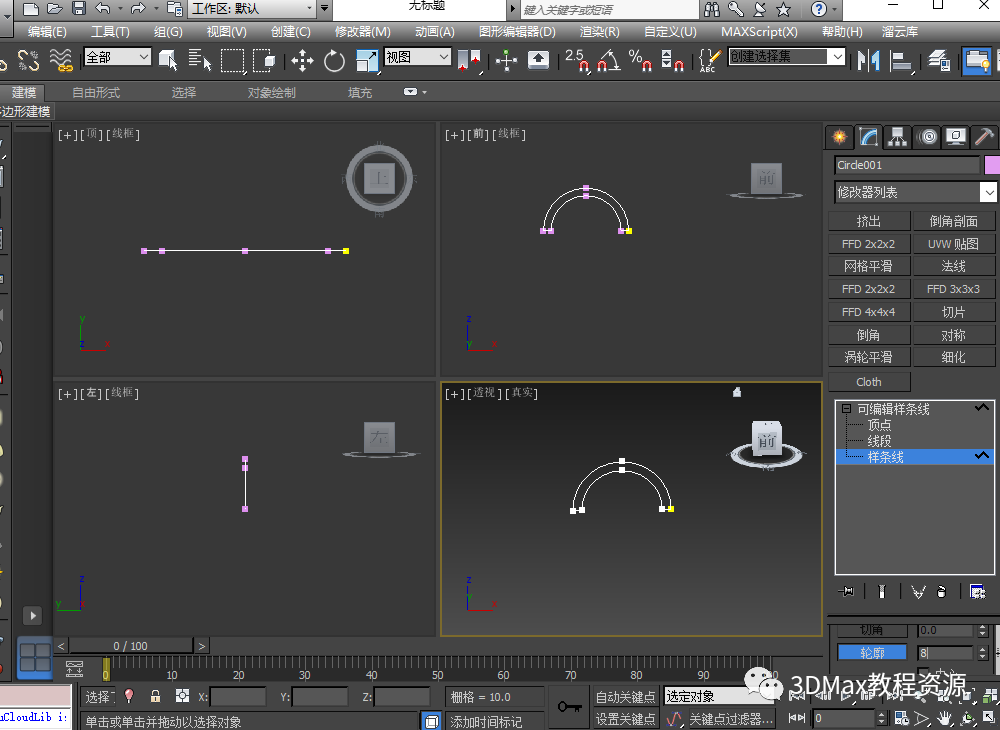

選中樣條線，給其一個輪廓值為8的輪廓，如圖所示。

05

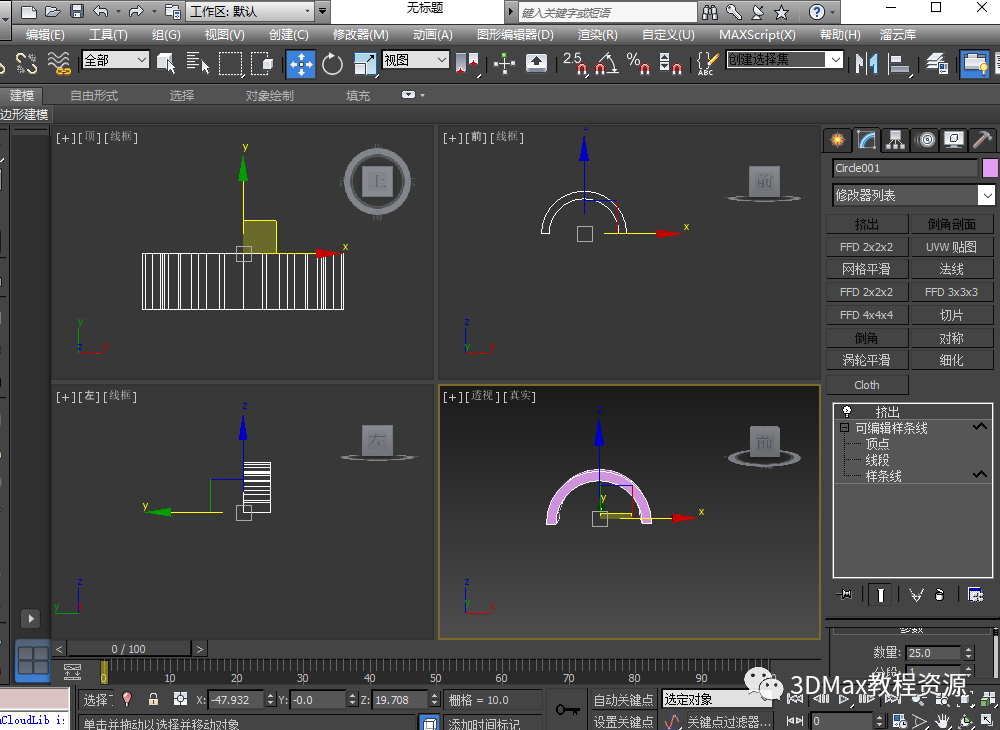

將所得后的輪廓給與其一個擠出的命令，數量可以設置為25。

06

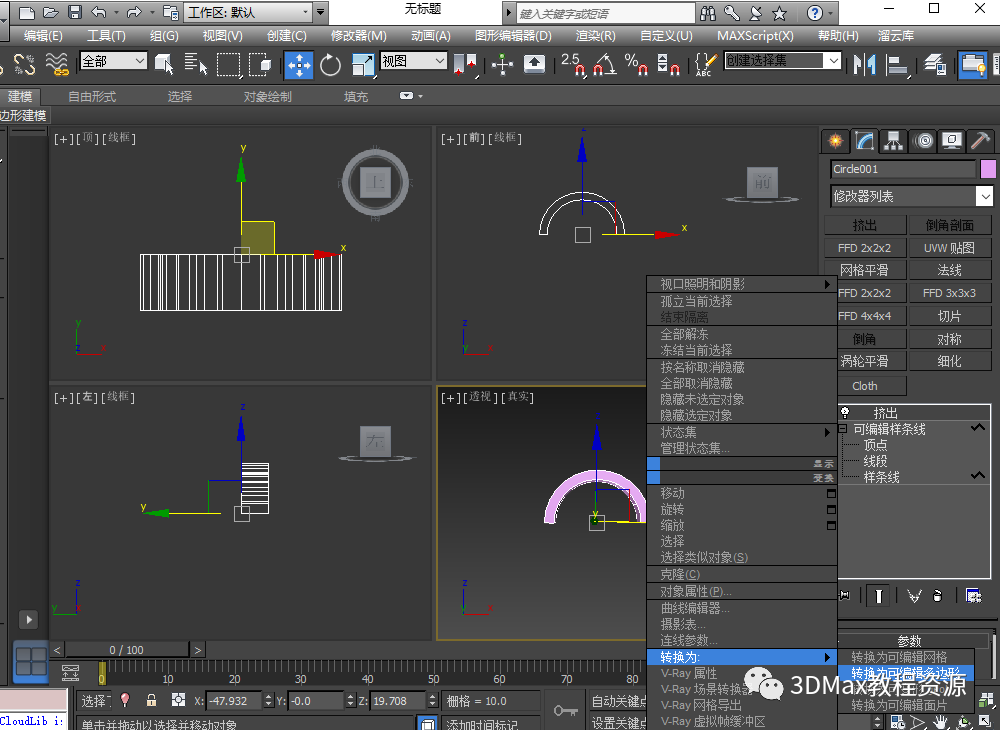

選中這個新的幾何體將其單擊鼠標右鍵轉化為可編輯多邊形，如圖所示。

07

選中這個多邊形下面的兩個面，并且給其一個擠出的命令，值可設為16。如圖所示。

08

選擇邊命令，如圖所示，并且單擊連接命令，如圖所示。

09

連接邊設置為3，點擊確定，如圖所示。

10

選擇頂點命令，并且選中如圖所示的4個點，打開2.5維捕捉，將其向內拉伸（另一面操作步驟相同或者使用鏡像命令皆可）

11

最終的視圖效果如下。

12

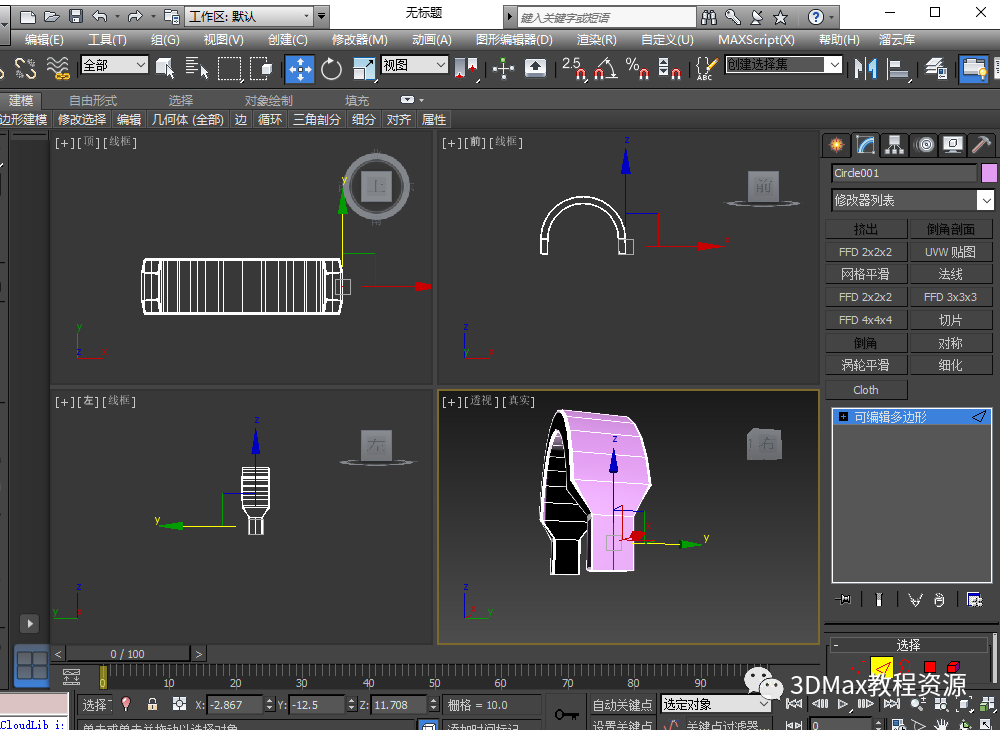

選中這個圖形再次將其轉化為可編輯多邊形，如圖所示。

13

選擇可編輯多邊形的邊命令，并且選擇如圖中所示線段（正反兩面）。

14

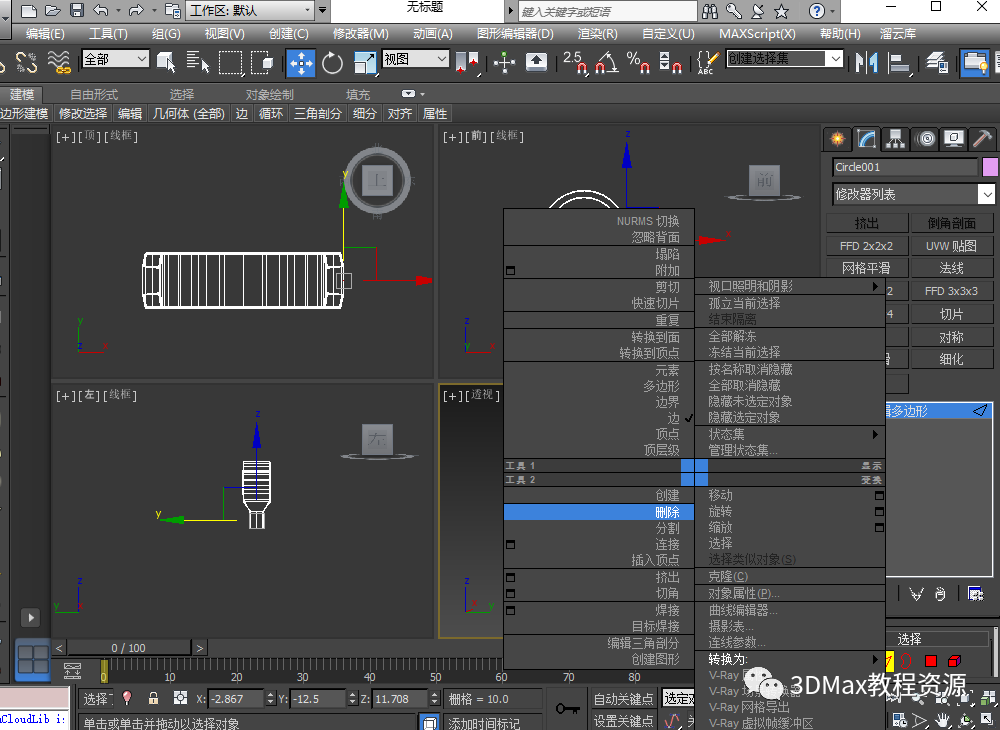

單擊鼠標右鍵將其刪除。如圖所示。

15

選擇可編輯多邊形下的面命令，選擇如下圖的面。

16

單擊鼠標右鍵將面選擇轉換到邊選擇，如圖所示。

17

給選擇后的邊一個切角的命令，大小可以隨意，我這里設置為0.8和10。如圖所示。

18

選擇如圖所示的邊（左右兩面），如圖所示。

19

點擊鼠標右鍵將其刪除，如圖所示。

20

可以在下面的邊做一個倒角，因此選中如圖所示4條下面的邊。

21

給其一個切角的命令，值可以設置為如圖，如圖所示。

22

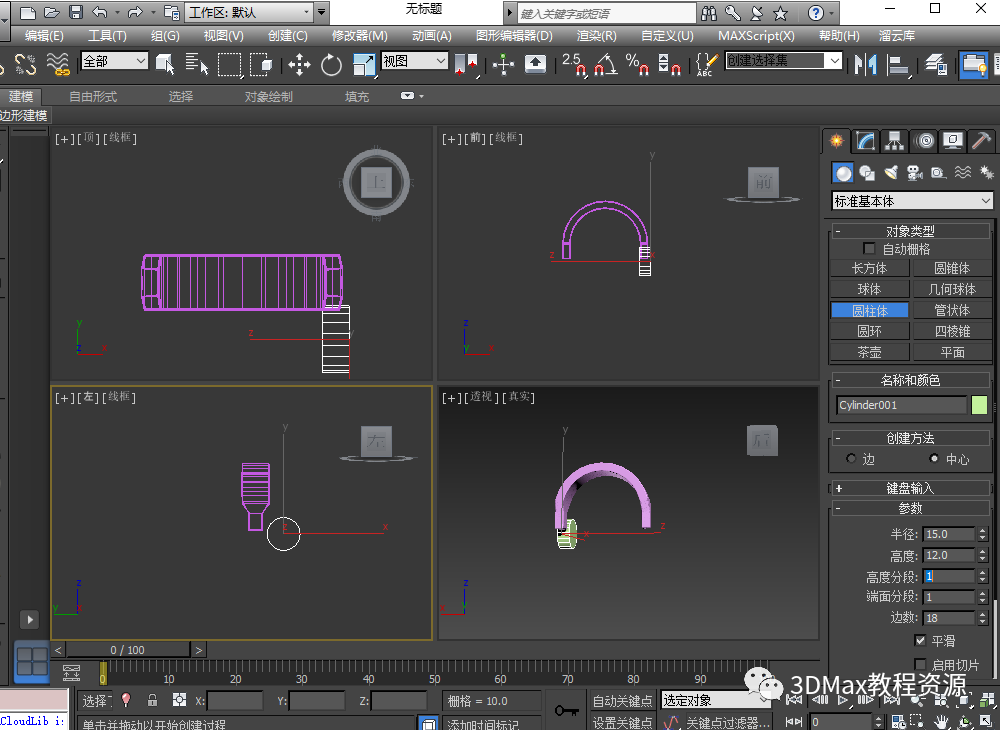

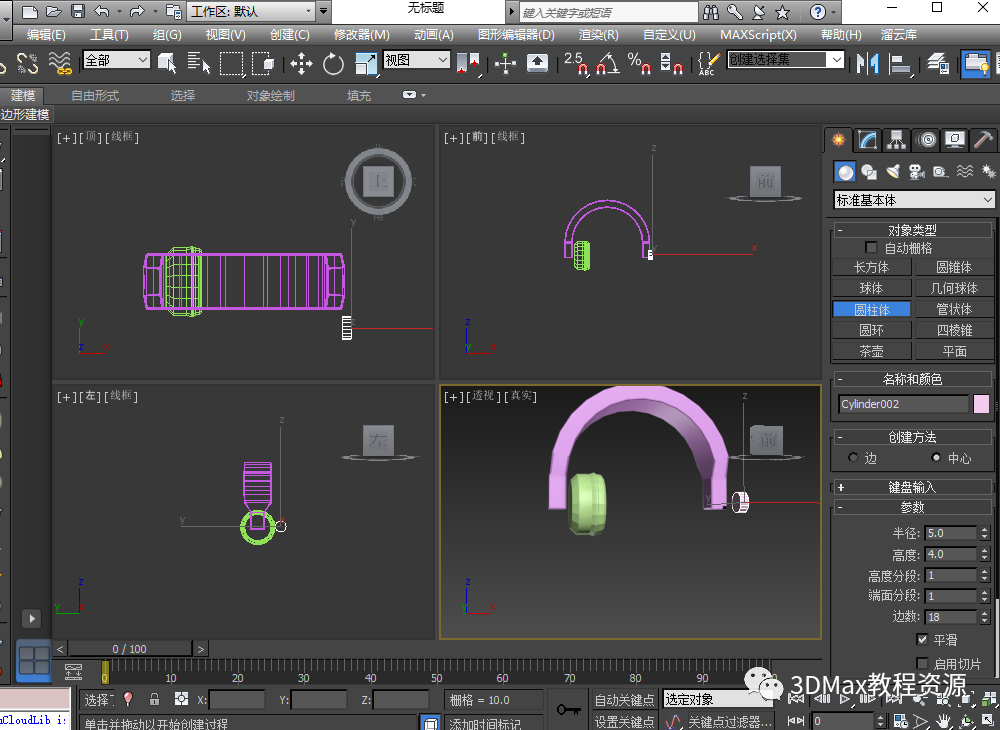

選擇標準基本體的圓柱體的命令，在左視圖中創作一個圓柱體，參數設置如圖所示。

23

選中圓柱體ALT+A對齊耳機頭戴，如圖所示。

24

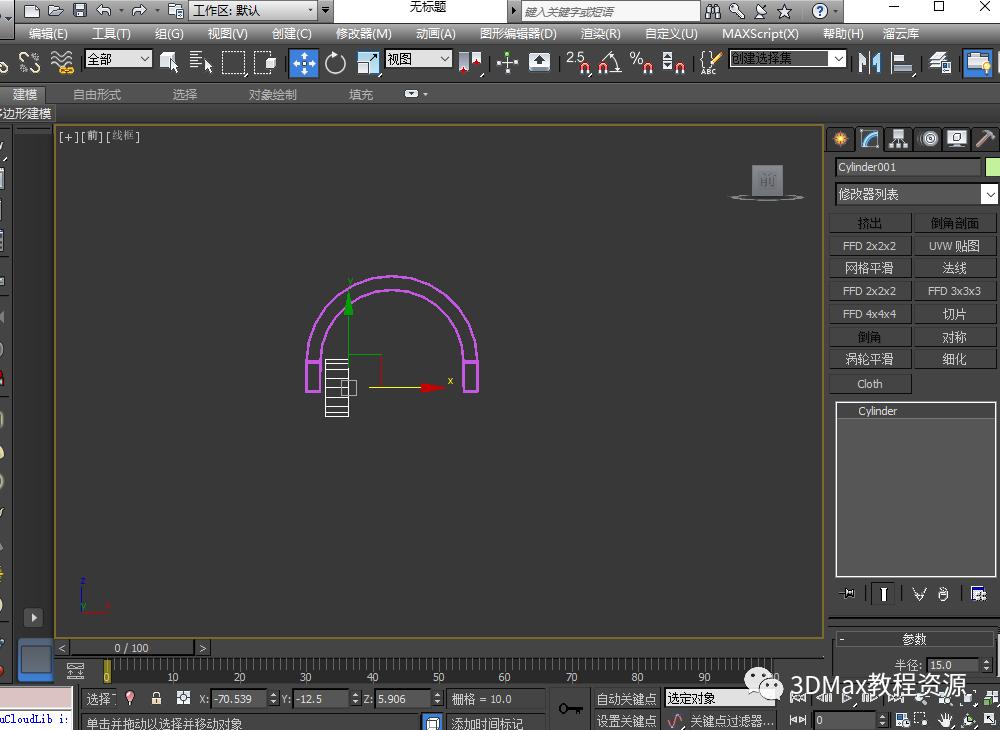

將其用移動工具調整到如圖位置，此時在前視圖調整即可。如圖所示。

25

將這個圓柱體右鍵轉化為可編輯多邊形。

26

選擇可編輯多邊形下的面命令，選中如圖所示的兩個面，如圖所示。

27

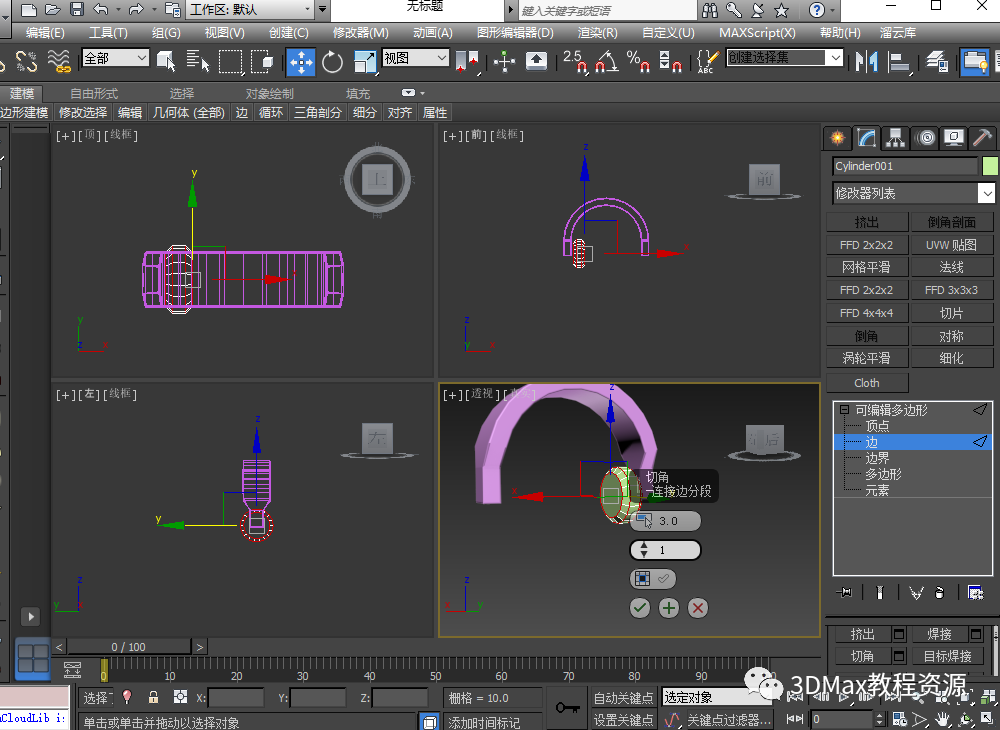

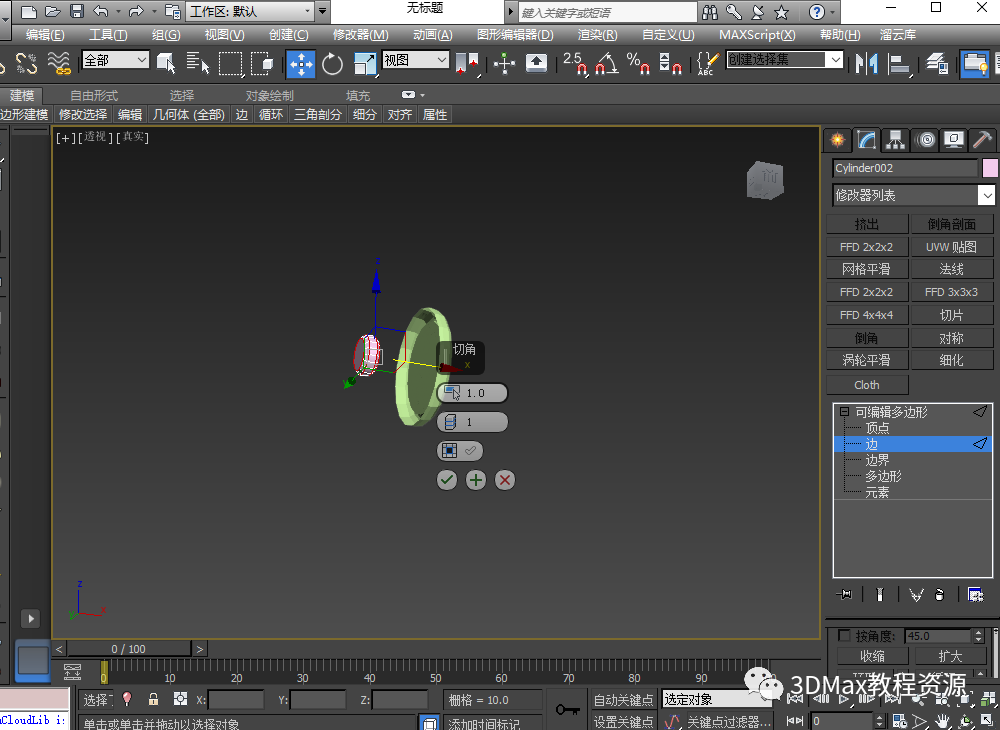

同樣將其單擊右鍵轉到邊，并且給其一個切角的命令，參數可以設置為所示。

28

選中外邊面給其一個輪廓的命令，輪廓值可以設置為4，如圖所示。

29

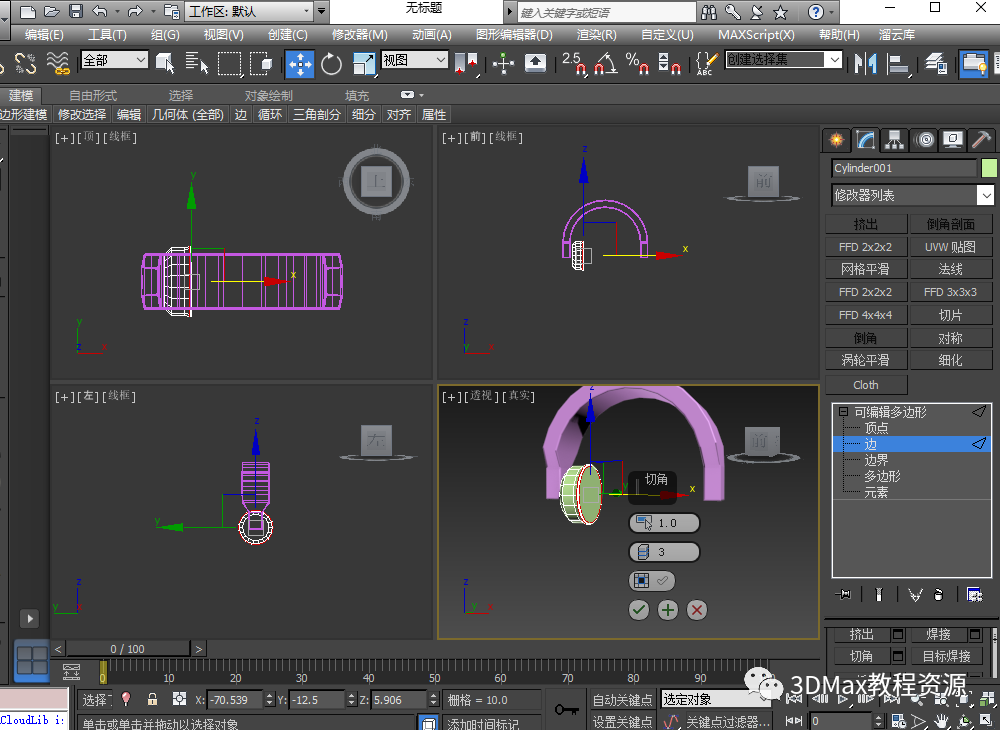

選中輪廓后給它一個切角的命令，參數如圖所示。

30

將如圖所選面，給他一個分離的命令，點擊確定。

31

為了防止誤操作，我們隱藏除了分離出來的面以外的其他物體，如圖所示。

32

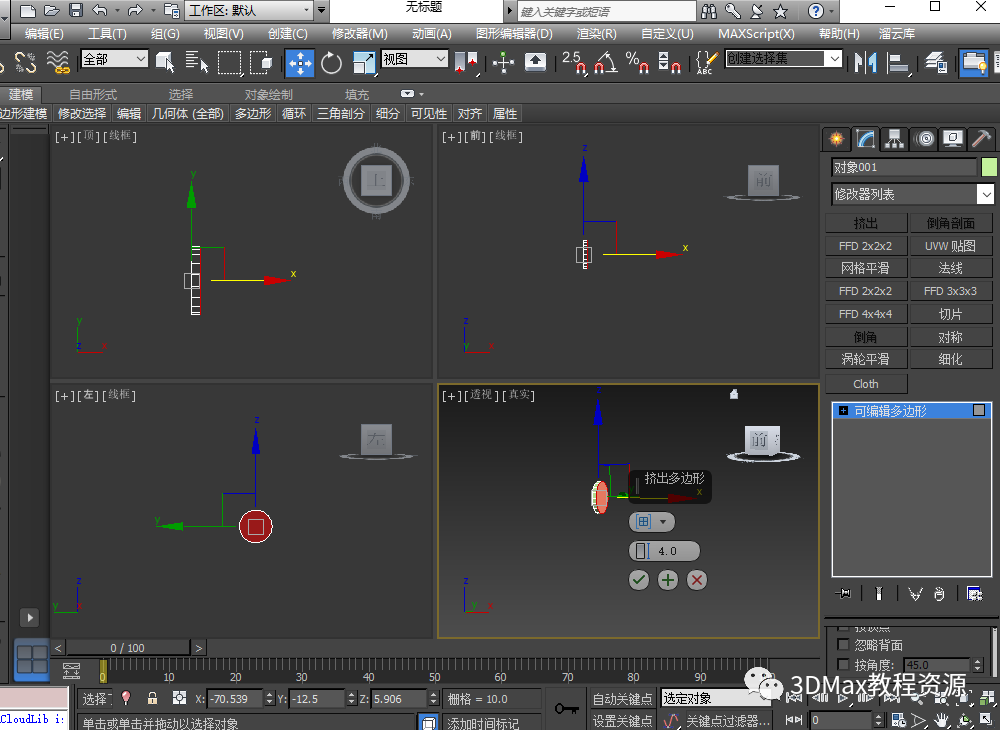

選中這個面給其一個擠出的命令，擠出數量為4。如圖所示。

33

同樣為了美觀給其一個切角，參數如圖所示。

34

全部取消隱藏后，選中如圖面，給其一個擠出的命令，擠出數量可以設置為-1.8。如圖所示。

35

效果如圖，為了更加貼近實體，選中如圖所示的邊，并且給其一個循環的命令。

36

同樣給其一個切角，數值如圖所示。

37

此時我們繼續制作，選擇圓柱體，在左視圖繪制一個基本體。如圖所示。

38

ALT+A將其中心對齊，如圖所示。

39

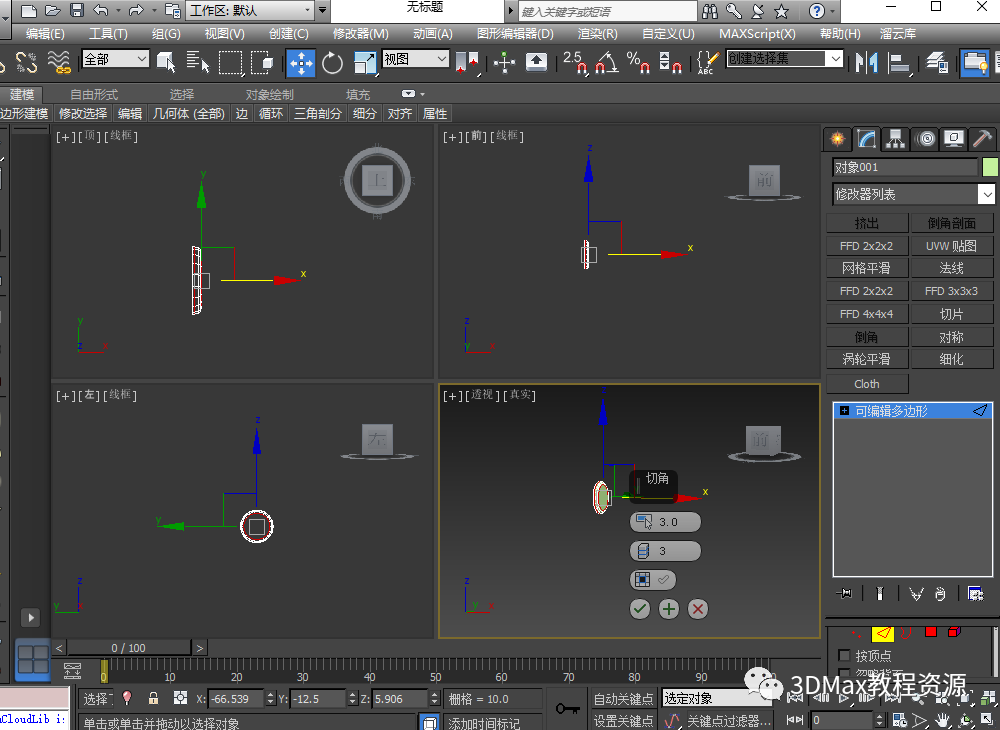

同樣為了防止誤操作，我們隱藏不需要的物體，將這個圓柱體給他一個切角如圖所示。

40

全部取消隱藏后，選中耳包給他一個鏡像的命令。

41

最后選中我們鏡像的物體，調整其位置，最終得到如圖，大家可以按照自己意愿進行材質賦予以及渲染，如圖所示。

完，今天的分享就到這里，感謝閱讀。
