本文將介紹使用CAD引線標注的技巧，以幫助讀者更好地理解和應用這一功能。引線標注是CAD軟件中常用的功能，用于在繪圖中添加說明性文字和尺寸。通過引線標注，我們可以準確地表示尺寸和注釋，使繪圖更加清晰和可讀。

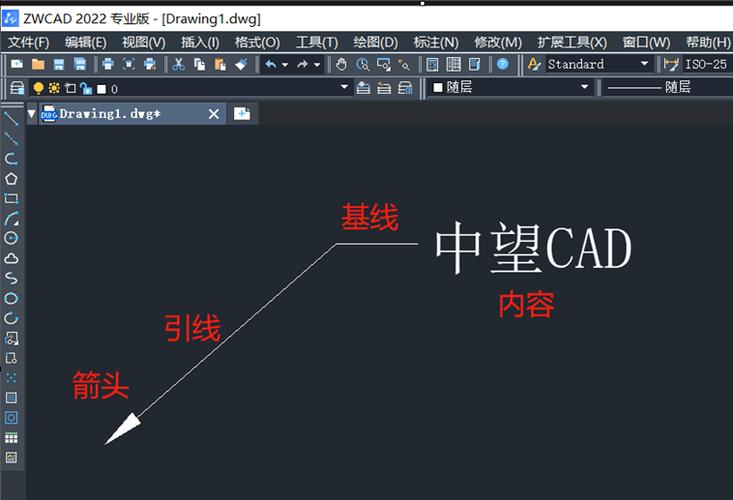

1. 設置引線標注樣式
在CAD軟件中，可以設置不同的引線標注樣式來滿足不同的繪圖需求。通過選擇合適的樣式，可以使繪圖更加整齊和美觀。在設置引線標注樣式時，可以選擇引線的形狀、長度、箭頭的樣式等。需要根據具體的繪圖要求來選擇適合的樣式。
2. 添加引線標注

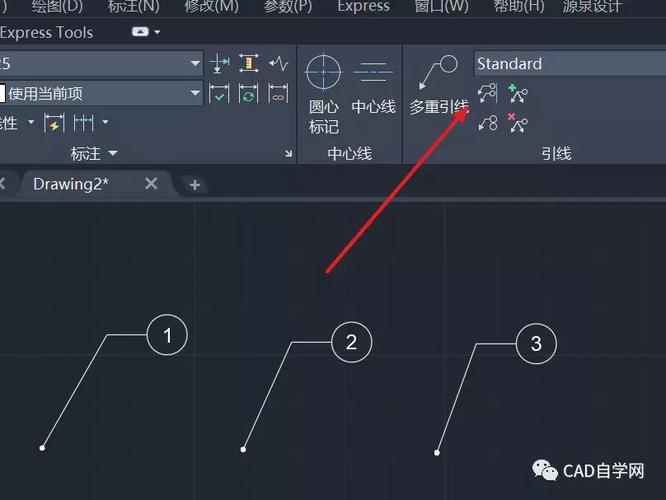

在CAD軟件中，添加引線標注可以通過多種方式實現。一種常用的方法是使用“標注”工具欄中的“引線標注”命令。通過點擊該命令，然后在繪圖中選擇需要標注的圖形或尺寸，即可添加引線標注。另一種方法是使用“文本”工具欄中的“多行文本”命令，在繪圖中選擇一個合適的位置，輸入需要標注的文字，然后使用“引線”命令添加引線。
3. 調整引線標注位置和長度
在添加引線標注后，可能需要對引線的位置和長度進行調整，以滿足實際需要。在CAD軟件中，可以通過選擇引線標注，然后使用“移動”命令或“拉伸”命令來調整引線的位置和長度。通過選擇引線標注上的節點或端點，可以將引線移動到合適的位置，或者通過拖動引線的端點來調整引線的長度。
4. 編輯引線標注文字
在CAD軟件中，可以對引線標注的文字進行編輯，以滿足不同的標注需求。可以使用“編輯”命令或雙擊引線標注來進入編輯模式，然后對文字進行修改。可以修改文字的顏色、字體、大小等屬性，也可以添加特殊符號或標注符號，使標注更加明確和準確。
5. 刪除引線標注
在CAD軟件中，如果不需要某個引線標注，可以通過選擇引線標注，然后使用“刪除”命令來刪除它。也可以使用“擦除”命令或按下“Delete”鍵來刪除引線標注。刪除引線標注時，需要注意不要誤刪其他重要的圖形或注釋。
總結
使用CAD引線標注可以有效地增加繪圖的可讀性和精確性。通過設置合適的引線標注樣式、添加合適的引線標注、調整引線標注的位置和長度、編輯引線標注文字以及刪除不需要的引線標注，可以使繪圖更加清晰和易讀。希望讀者通過本文的介紹，能夠掌握使用CAD引線標注的技巧，提高繪圖效果。
