以下是關于“CAD圖轉化為三維實體的方法及步驟”的800字說明：
.jpg "3DMAX教程 | 在線觀看3D Max動漫人物視頻")
.bmp "3DMAX教程 | 3ds Max的模型導入方法簡介")
在當今的設計和建筑領域中，使用CAD軟件進行三維建模已經成為標準。然而，有時候我們可能會遇到需要將已有的二維CAD圖紙轉化為三維實體的情況。這樣的需求可能來自于設計過程中對于空間感的要求，或者是為了更好地進行可視化展示。本文將介紹一些常用的方法和步驟，幫助您將CAD圖轉化為三維實體。
方法1：基于二維CAD圖的厚度分析
第一種方法是基于二維CAD圖的厚度分析。這種方法適用于平面布局明確的圖紙，如建筑平面圖或機械零件圖。步驟如下：
- 打開二維CAD圖紙并選擇需要轉化為三維實體的區域。

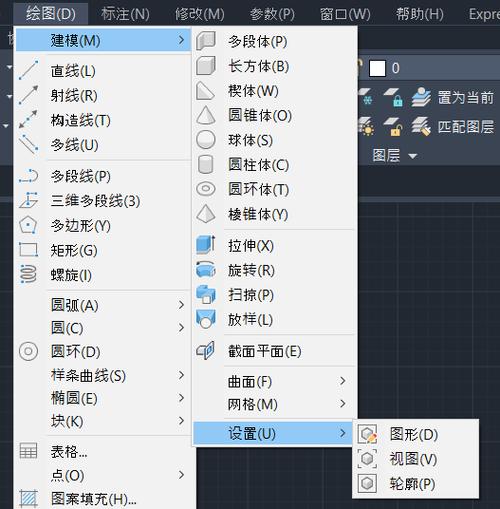

- 使用CAD軟件的“拉伸”或“擠壓”命令，將選擇的區域向上或向下拉伸一定的距離，以創建實體的高度。
- 按需使用CAD軟件的其他編輯命令，如“修剪”或“延伸”，對創建的實體進行必要的修飾。
- 最后，保存為三維模型文件，如.STL或.STEP格式。
方法2：從二維CAD圖的輪廓建立三維模型
第二種方法是從二維CAD圖的輪廓建立三維模型。這種方法適用于輪廓較為復雜的圖紙，如地形圖或工藝流程圖。步驟如下：
- 打開二維CAD圖紙并選擇需要轉化為三維實體的輪廓線。
- 使用CAD軟件的“偏移”命令，復制選擇的輪廓線，并將其偏移到合適的位置。
- 連接偏移線與原始輪廓線，形成封閉的輪廓。
- 將封閉的輪廓使用CAD軟件的“擠壓”命令，拉伸一定的距離，以創建實體的高度。
- 按需使用CAD軟件的其他編輯命令，對創建的實體進行必要的修飾和調整。
- 最后，保存為三維模型文件，如.STL或.STEP格式。
方法3：基于CAD圖的曲面建模
第三種方法是基于CAD圖的曲面建模。這種方法適用于需要精確控制曲面細節的圖紙，如汽車外殼設計或產品外觀設計。步驟如下：
- 打開二維CAD圖紙并選擇需要轉化為三維實體的曲面區域。
- 使用CAD軟件的“偏移”命令，復制選擇的曲面線，并將其偏移到合適的位置。
- 使用CAD軟件的“曲線”或“曲面”命令，根據曲面線細節創建曲面。
- 按需使用CAD軟件的其他編輯命令，對創建的曲面進行必要的修飾和調整。
- 最后，保存為三維模型文件，如.STL或.STEP格式。
無論使用哪種方法，將CAD圖轉化為三維實體都需要一些專業的CAD軟件和技術知識。因此，如果您對CAD不熟悉或沒有足夠的時間進行學習和實踐，最好請專業的CAD設計師或工程師幫助您完成這個過程。
