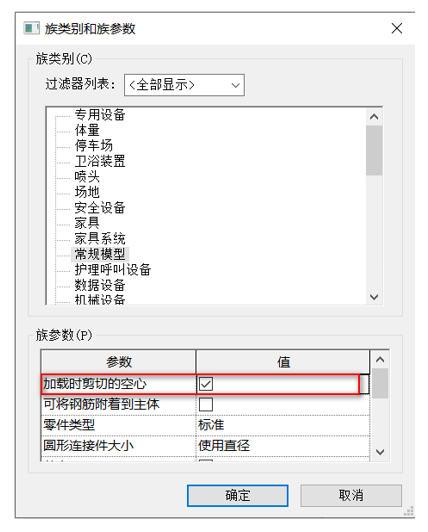

01.點擊“文件”選項卡——“新建”——族，在彈出來的新建族對話框中，選擇“基于面的公制常規模型.rft”，點擊“打開”按鈕，創建一個新族，在“屬性”面板中點擊“族類別和族參數”，適當調整其類別與參數，如圖2.5-1所示。
圖2.5-1 族類別和族參數

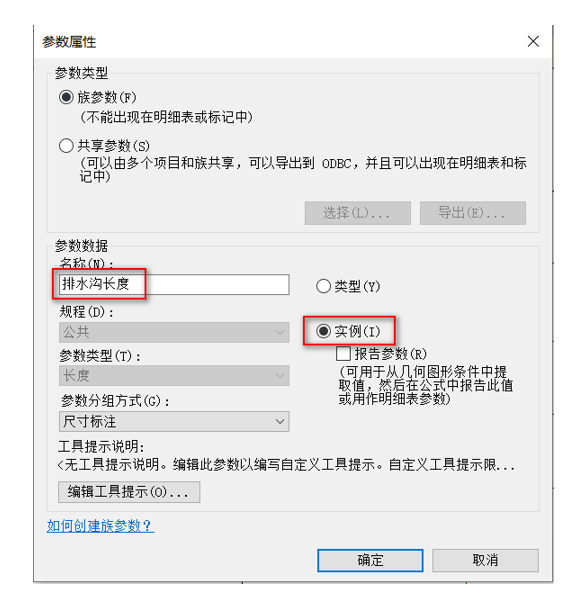

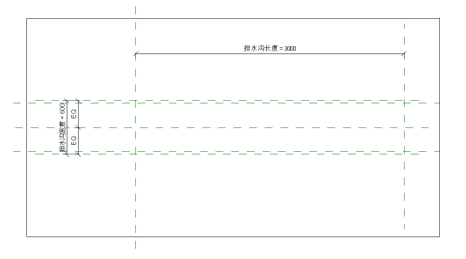

02.繪制參照平面。在“參照標高”與“左”視圖平面內，繪制相應的參照平面，并進行“對齊等分”和“鎖定”，如圖2.5-2所示，以及創建相應的參數“排水溝長度”、“排水溝寬度”、“排水溝深度”（其中排水溝長度需勾選“實例”創建參數屬性），如圖2.5-3所示。
圖2.5-2 參照平面
圖2.5-3 參數屬性

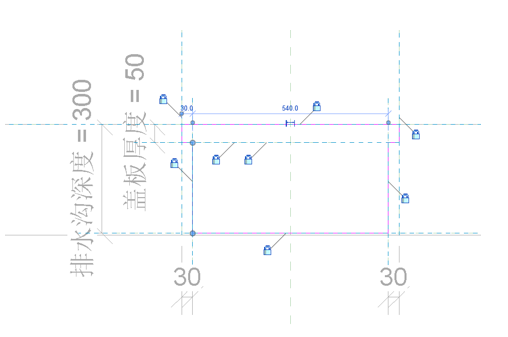

03.繪制排水溝輪廓線。在“創建”選項卡下點擊“空心形狀”下拉列表中的“空心拉伸”，在“左”視圖中進行排水溝輪廓線的繪制，并在繪制完成的輪廓線中逐一將排水溝輪廓進行“對齊”和“鎖定”，如圖2.5-4所示，點擊“完成”，即可完成空心拉伸。切換到“參照標高”視圖平面內，適當調整其長度并進行對齊”和“鎖定”。
圖2.5-4 排水溝輪廓線

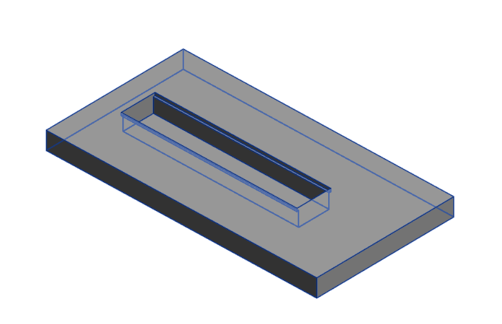

04.在“三維”視圖中，點擊“剪切”，進行主體與空心拉伸的剪切，如圖所示。
圖2.5-5 剪切
05.載入排水溝蓋板。在“插入”選項卡下點擊“載入族”，在彈出來的面板中選擇上章節所繪制好的“公制模型族實例——排水溝蓋板.rftf”族。
06.關聯參數并放置排水溝蓋板。在“項目瀏覽器”下的“族”找到“公制模型族實例——排水溝蓋板”，右擊選擇“類型屬性”，在尺寸標注下的參數進行排水溝蓋板族與當前族參數關聯，點擊“確定”完成關聯參數。并右擊“創建實例”進行放置排水溝蓋板。

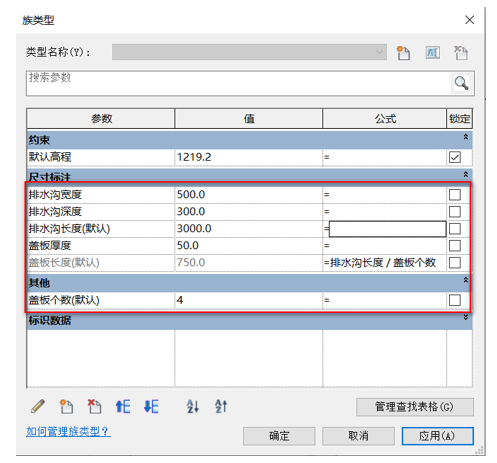

07.修改“族類型”數值。在“屬性”面板中點擊“族類型”進行數值的編輯，并創建“蓋板個數”的參數屬性，如圖2.5-6所示。
圖2.5-6 族類型

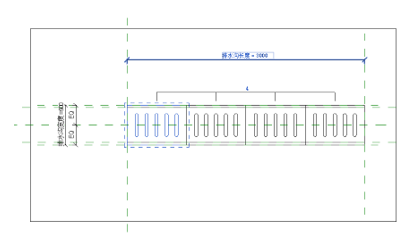

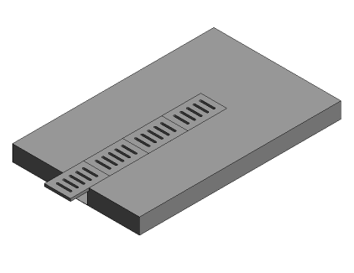

08.使用“陣列”命令進行排水溝蓋板的排布。在“修改”選項卡下點擊“陣列”對排水溝蓋板進行排布，然后對排水溝蓋板的前后進行“對齊”和“鎖定”，如圖2.5-7所示。并在“左”、“右”視圖中進行對排水溝蓋板的“對齊”和“鎖定”，完成排水溝繪制，如圖2.5-8所示。
圖2.5-7 排水溝蓋板的排布
圖2.5-8 排水溝
09.創建項目進行對族的驗證。新建“建筑樣板”項目，并在平面視圖中適當繪制樓板，并把繪制好的排水溝載入到項目中。在“建筑”選項卡下點擊“放置構件”下拉列表的“放置構件”進行排水溝的放置，如圖2.5-9所示
圖2.5-9 項目驗證排水溝
