輪廓族屬于二維對象，是Revit族中較為常用且簡單的一種類型。輪廓族主要用于載入到項目文件中進行主體放樣時所需的輪廓，包括墻飾條、分隔縫或欄桿扶手的輪廓。
在revit當中，默認的族樣板庫中提供了6種族樣板（包含公制輪廓、公制輪廓-主體、公制輪廓-分隔縫、公制輪廓-扶手、公制輪廓-樓梯前緣、公制輪廓-豎梃）用于創建輪廓族。
1）公制輪廓-主體族樣板是用于創建在項目文件中進行主體放樣（墻飾條、屋頂封檐帶、屋頂檐槽、樓頂邊緣）的輪廓族；
2）公制輪廓-分隔縫族樣板是用于創建在項目文件中進行主體放樣（墻分割縫）的輪廓族；
3）公制輪廓-扶手族樣板是用于創建在項目設置扶手族的輪廓；
4）公制輪廓-樓梯前緣族樣板是用于創建在項目文件中進行樓梯族的踏板前緣的設置；
5）公制輪廓-豎梃族樣板是用于創建在項目文件中設置幕墻豎梃的輪廓族。
6）公制輪廓族樣板可適用于任何二維輪廓族，是比較通用（也是最常用）的一種輪廓族樣板
2.1.1 創建與保存輪廓族

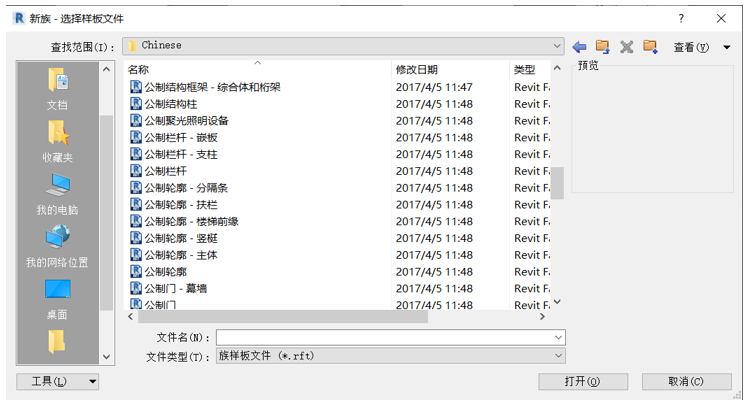

點擊“文件”選項卡——“新建”——（族）。在彈出的新建族對話框中選擇相應的輪廓族樣板，如圖2.1-1所示。點擊“打開”按鈕，即可創建一個新輪廓族。
圖2.1-1revit樣板族文件
創建新族后，點擊“文件”選項卡——“保存”——（族）。將其保存相對應的文件夾中。
特別提示：保存族文件時，在保存面板中選擇“選項”——“最大備份數”設置為小于3個備份數，如圖2.1-2所示。
圖2.1-2 保存族文件
